والپست FRP (وال پست نوین)

وال پست FRP (وال پست نوین)



وال پست FRP چیست؟

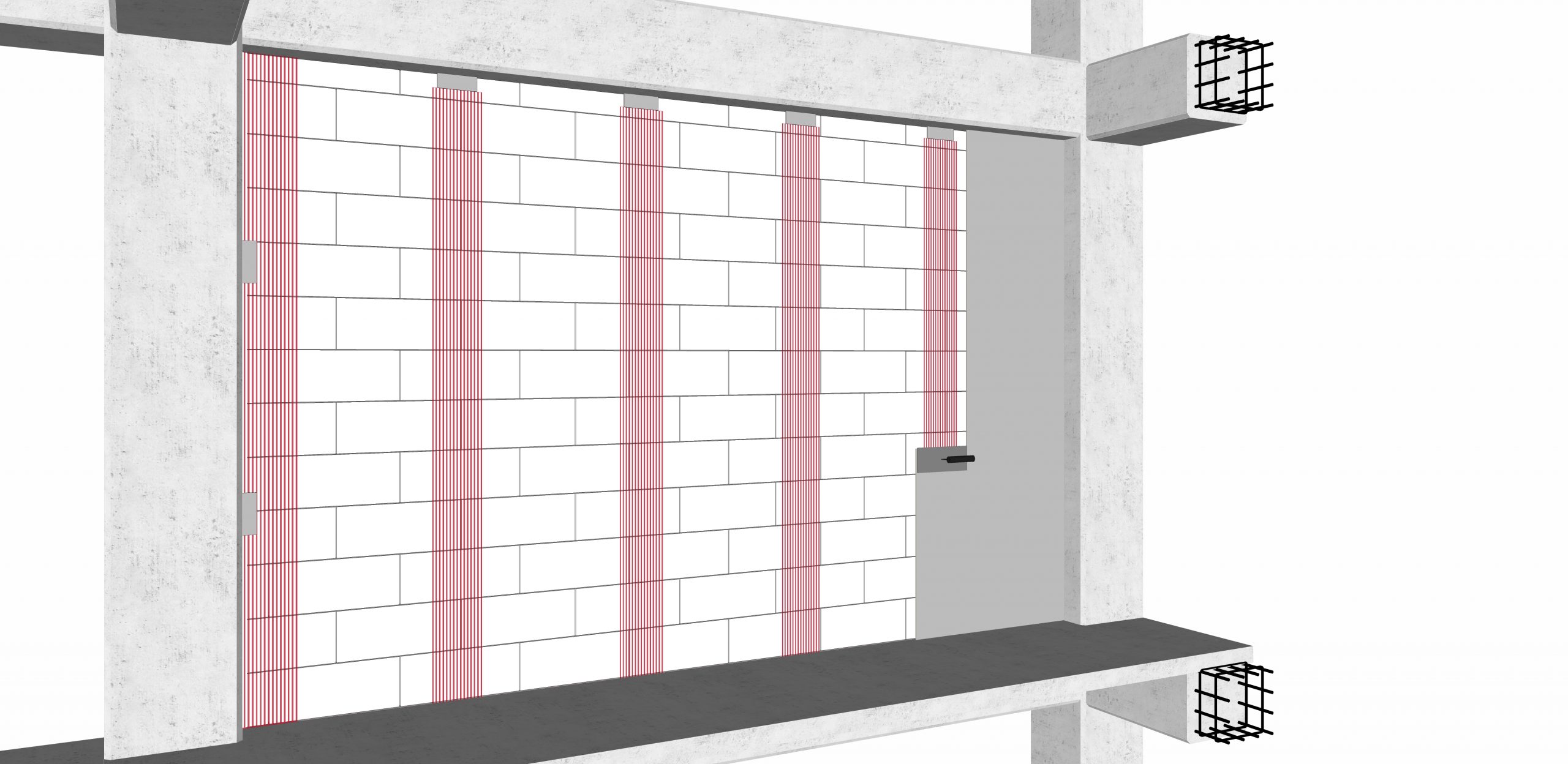

در پیوست ششم آیین نامه 2800، بعد از تبیین جزییات وال پست سنتی (والپست فلزی)، در صفحه (28) روش نوین مهار دیوار های غیر سازه ای تحت عنوان "مسلح کردن دیوار با شبکه الیاف" یا همان "وال پست FRP" (والپست FRP) ابلاغ گردیده است.برای مشاوره وال پست با برند رادپست و وال پست frp با شماره ۸۸۸۸۴۴۷۳-۰۲۱ تماس بگیرید. روش نوین مهار لرزه ای دیوارها مسلح کردن آنها با وال پست FRP (والپست FRP) می باشد. در این روش خمش دیوار یک طرفه و در راستای قایم بوده و نیازی به نصب وادار (وال پست فلزی) نبوده و محدودیتی در طول دیوار وجود ندارد. جهت نصب وال پست FRP (والپست FRP) کافی است پس از اتمام احداث دیوار الیاف وال پست FRP (والپست FRP) بر روی هر دو وجه دیوار قرار گرفته و با اعمال لایه پلاستر دستی از جنس سیمان یا گچ به دیوار الصاق شوند. وال پست FRP (والپست FRP) می تواند از جنس کربن یا شیشه باشد و همچنین می توان آن را بصورت سرتاسری یا نواری بر روی دیوار نصب کرد. شمای کلی وال پست (والپست) FRP در شکل زیر آمده است.



در متن پیوست ششم آیین نامه 2800 آمده است که: این روش با توجه به حذف وادارها (وال پست سنتی یا فلزی) میتواند نسبت به سایر روش ها از هزینه کمتری برخوردار بوده و برای ساختمان های موجود نیز قابل کاربرد می باشد. در این روش نوارهاي وال پست FRP  (والپستFRP) بر روي دیوار قرار داده شده و لایه پلاستر بر روي آن به صورت دستی اعمال می شود. توجه شود که در این حالت در لبه هاي کناری دیوار و کنار بازشوها باید بر روي دیوار از نوار وال پست FRP (والپستFRP) استفاده نمود در این روش نیز مانند روش های دیگر وال پست گذاری (والپست گذاری) ، لبه های دیوار باید توسط پروفیل نبشی یا ناودانی مهار گردد.



مشخصات فنی وال پست FRP

وال پست FRP طبق ضوابط پیوست ششم می بایست مشخصات فنی و ظاهری زیر را دارا باشند:

  • وال پست کربنی باید دارای حداقل مقاومت کششی 3000 مگاپاسکال و دارای دانسیته حداقل 50 گرم بر متر مربع باشد
  • وال پست شیشه باید دارای حداقل مقاومت کششی 1000 مگاپاسکال و دارای دانسیته حداقل 100 گرم بر متر مربع باشد
  • فاصله بین چشمه های وال پست (یک نخ تا نخ مجاور) باید حداقل 5 میلی متر باشد.
  • در صورت استفاده از وال پست شیشه E-Glass فقط باید از پلاستر گچی استفاده شود اما در صورت استفاده از وال پست کربنی محدودیتی در نوع پلاستر وجود نخواهد داشت.

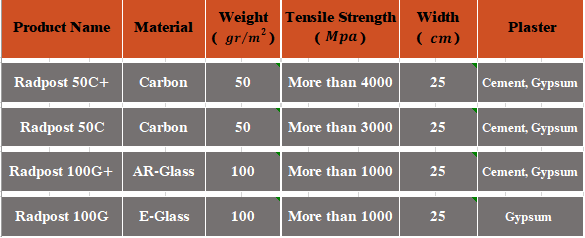

مشخصات فنی RadPost مطابق ضوابط پیوست ششم آیین نامه 2800 در جدول زیر آورده شده است:

نصب و اجرای وال پست FRP

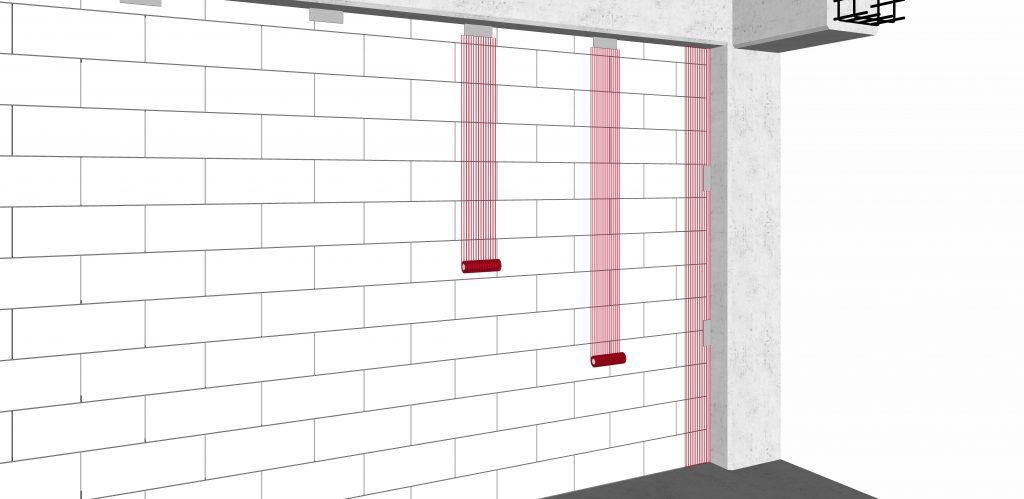

اجرای وال پست FRP به سادگی انجام می پذیرد. ابتدا نوار های RadPost بریده و بر روی دیوار قرار میگیرند، سپس با اعمال پلاستر بصورت دستی به دیوار چسبانده شده و نصب وال پست FRP تمام می شود. طبق ضوابط پیوست ششم استاندارد 2800، پس از نصب وال پست FRP لبه های دیوار باید با نبشی یا ناودانی منقطع مهار گردد. البته این امر می تواند قبل از احداث دیوار نیز صورت بگیرد که به نظر این روش (نصب ناودانی قبل از احداث دیوار) صحیح تر و اصولی تر می باشد.

مهار لبه های دیوار در وال پست FRP

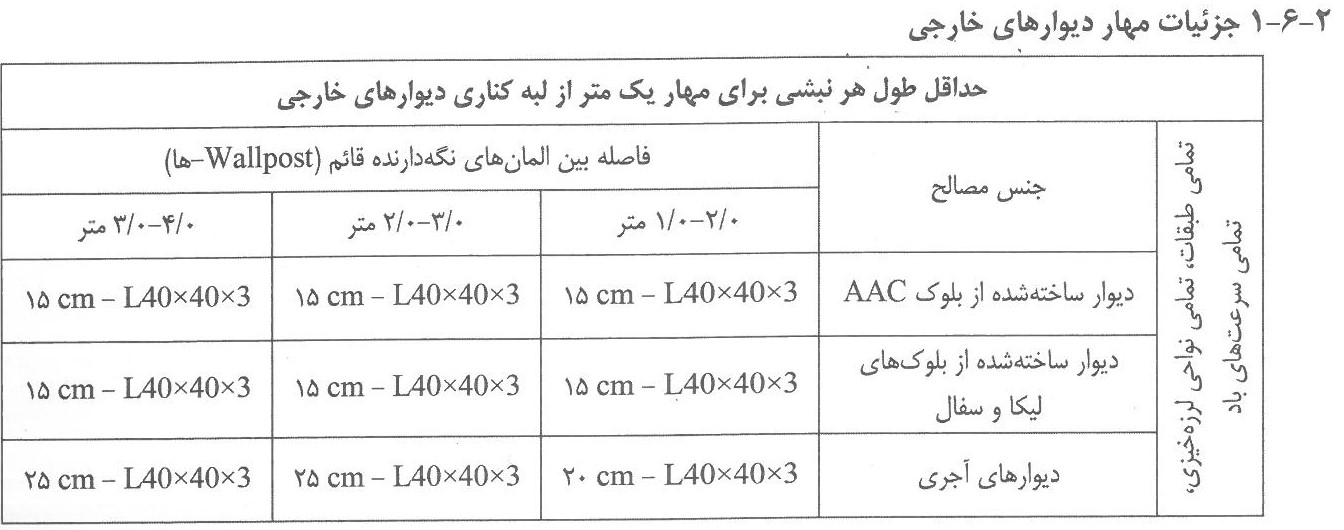

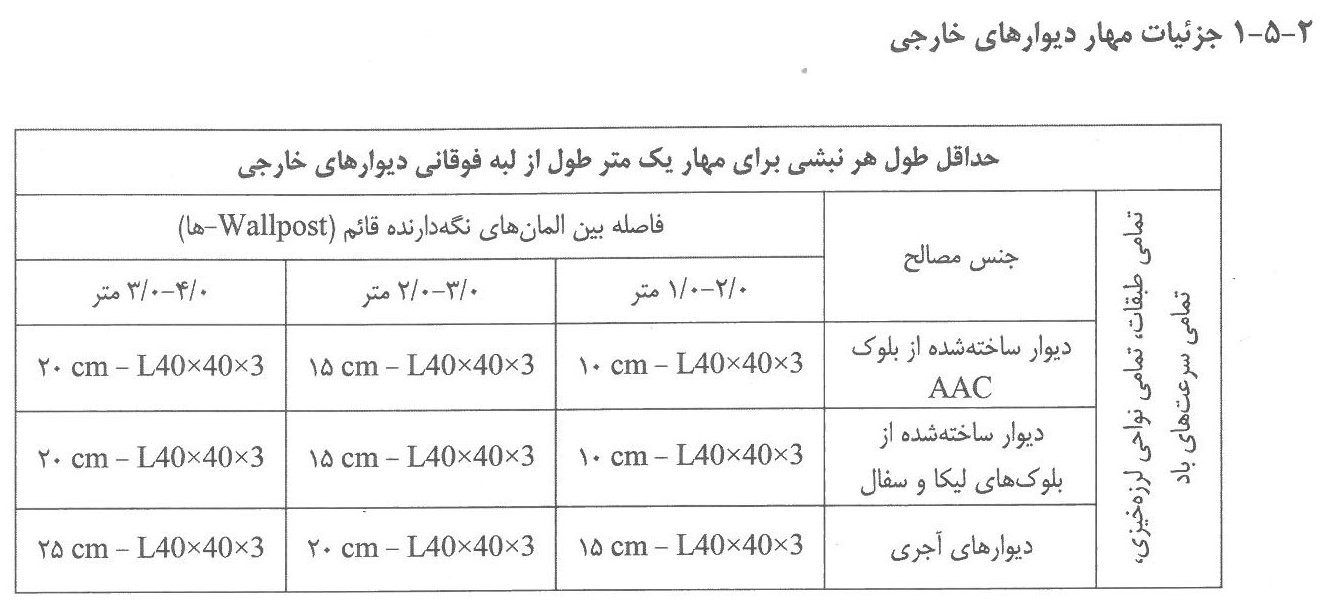

طبق ضوابط ابلاغ شده در ضابطه 819 مرکز تحقیقات راه، مسکن و شهرسازی، همه دیوارها صرفنظر از نوع وال پست، باید در لبه ها مهار شوند. در وال پست FRP، برخلاف والپست سنتی، نیازی به مهار تمام طول لبه دیوار نبوده و میتوان از جفت نبشی و یا ناودانی بصورت منقطع استفاده کرد. بر خلاف متن پیوست ششم، در این ضابطه استفاده از سیستم مکیخکوبی به منظور  اتصال پروفیل ها جهت مهار لبه های دیوار مجاز دانسته شده است. جزییات و فواصل نصب این پروفیل ها جهت مهار لبه های فوقانی و کناری دیوار ها در جداولی در این ضابطه ارائه شده است که این جداول در زیر نمایش داده شده اند.

تسلیح دیوار در وال پست FRP

طبق ضوابط پیوست ششم آیین نامه 2800 و ضابطه 819 ، در صورت مهار دیوارها توسط وال پست FRP، نیازی به تسلیح دیوار نمی باشد که این مورد نیز موجب کاهش هزینه استفاده از وال پست FRP در مقابل وال پست سنتی گردیده است. این در حالی است که در وال پست سنتی می بایست دیوار توسط میلگرد بستر یا بست ارتجاعی تسلیح و یکپارچه سازی شود. جهت آشنایی با ضوابط وال پست فلزی می توانید به بخش وال پست سنتی (والپست فلزی) مراجعه فرمایید.

کاتالوگ وال پست FRP

جهت دانلود کاتالوگ وال پست FRP ارایه شده توسط شرکت رادیاب (RadPost) اینجا کلیک کنید. لازم به ذکر است تمامی مطالب ذکر شده در بالا بصورت خلاصه در کاتالوگ آورده شده است.

جزییات وال پست FRP در پیوست ششم وضابطه 819
