وال پست

والپست فلزی (وال پست سنتی)

نبشی کشی دیوارها در ساختمان سازی یکی از مراحل مهم و تاثیرگذار بر کیفیت سازه تلقی می شود و در این روش به منظور جلوگیری از تخریب دیوارهای ساختمانی در هنگام زلزله با استفاده از کلاف، نبشی و یا قوطی دیوارها محکم می گردد. به این نگهدارنده دیوار که باعث درگیری دیوار با اسکلت و استحکام در برابر باد و زلزله می شود وال پست می گویند.

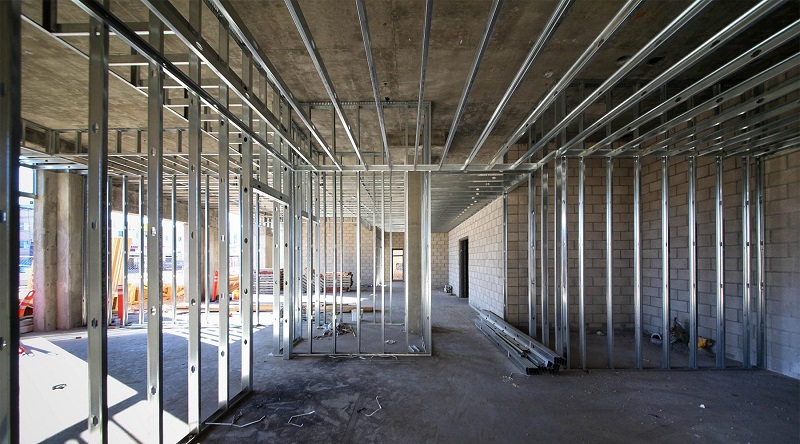

وال پست چیست؟

آیا تا بحال پروفیل هایی با نمره پایین در میان قاب ها و در بین دیوار های ساختمان مشاهده  کرده اید؟ این پروفیل ها در واقع همان وال پست است که به عنوان کلافی در طول های مشخص نصب می شود و برای ایجاد یکپارچگی دیوار بوده وموجب اتصال دیوار با اسکلت خواهد شد  و در نهایت منجر به افزایش استحکام دیوار ها و کل سازه می شود. در واقع وال پست ها را نگهدارنده دیوار می نامند که با نصب آنها مقاومت دیوار در برابر زلزله افزایش مییابد. برای مشاوره وال پست (برند تجاری رادپست) و وال پست نوین با شماره ۸۸۸۸۴۴۷۳-۰۲۱ تماس بگیرید. در قدیم از وال پست های سنتی برای استحکام کل سازه استفاده می شد اما امروزه وال پست نوین جای وال پست های سنتی را گرفته اند. در شرکت رادیاب امروزه از وال پست های نوین با برند رادپست استفاده می شود که کارایی به صرفه تری دارند و بدون ترک خوردگی ، سرعت نصب و اجرای بالا و بدون زنگ زدگی هستند و کار را برای همه آسان کرده اند. برای اطلاعات بیشتر در ارتباط با وال پست نوین (frp) به صفحه مربوطه مراجعه نمایید . وال پست در فرایند ساختمان سازی به منظور پیشگیری از بروز آسیب‌های وارده از زلزله و مشکلات ناشی از آن، بسیار مهم و موثر است. اما نصب و اجرای آن کاملا به نظر طراح و کارشناس ساختمان وابسته است. با این وجود بهتر است ادامه مقاله را دنبال کنید تا با موارد مهمی در رابطه با آن آشنا شوید.

توضیح درباره استاندارد ۲۸۰۰ وال پست



شما می توانید برای اطلاعات بیشتر در ارتباط با وال پست برند راد پست کاتالوگ زیر را دانلود نمایید.

دانلود کاتالوگ

اجرای وال پست

همانگونه که گفتیم وال پست باعث افزایش استحکام دیوارها می شود و اجرای آن در واقع به معنی سفتکاری ساختمان است. به همین دلیل اجرای آن اهمیت زیادی دارد و تمام جزئیات باید مد نظر قرار گرفته شود از جمله عواملی که در اجرای وال پست مورد توجه قرار می گیرد شامل موارد زیر است:

  • نظارت صحیح بر اجرای وال پست و نبشی کشی توسط ناظر مربوطه
  • توجه به پیامدهایی حقوقی عدم اجرای وال پست
  • تعبیه ورق مدفون در بتن قبل از بتن ریزی
  • پروفیل مورد نیاز برای اجرای کار
  • روش نصب پلیت اتصال وال پست به تیر ها
  • استفاده وال پست در دور چینی بام
  • توجه به عواقب عدم اجرای وال پست و وظیفه مهندس ناظر در صورت عدم اجرای وال پست.



انواع وال پست:

وال پست به معنای نگهدارنده دیوار و به ۲ صورت وال پست قائم و وال پست افقی است.

  1. این وال پست‌ها سبب درگیری دیوار با اسکلت و در نتیجه استحکام دیوار خواهد شد‌.
  2. وال پست قائم در زمانی که دهانه شما بزرگ باشد از روی تیر طبقه پایین به زیر تیر طبقه بالا در دهانه جوش می‌شود‌.



وال پست و ویژگی‌های منحصر به فرد آن

جنسی که برای این مصالح ساختمانی به کار می‌رود اغلب فلزی يا بتنی است. نوع فلزی آن به شکل‌های نبشی، پروفیل نبشی، قوطی و ناودانی است که بسته به کاربرد ممکن است متفاوت انتخاب شود. آنها را در فواصل با طول‌های مختلف قرار می‌دهند و هدف از اعمال آنها در ساختمان یکپارچگی عمل دیوار در برابر عوامل مخربی مانند زلزله است.

وال پست به صورت ستونی عمودی یا تیر افقی اعمال می‌شود که محل قرار گرفتن آن به دیوار است و انتهای آن به فریم متصل می‌شود.

وال پست چیست؟

الزامات قانونی در اجرای وال پست

توجه به الزامات زیر در اجرای وال پست اهمیت زیادی دارد

  • دیوارها و تیغه های داخلی که ارتفاعی بیشتر از 1/8 متر دارند باید از نظر جانبی به سازه به طریقه مناسب مهار شوند.
  • طول مجاز دیوار غیر سازه ای بین دو کلاف قائم حداکثر 4 متر یا 40 برابر ضخامت آن در نظر گرفته شود نه بیشتر.
  • ارتفاع دیوارغیر سازه ای از تراز کف  نباید بیشتر از 3/5 متر باشد.
  • مهار لبه های قائم تمام دیوارهای غیر سازه ای اهمیت زیادی دارد.



وال پست در مقررات ملی ساختمان

طبق تعریف بند 3-7 صفحه 64 آئین نامه 2800 ویرایش دوم

حداکثر طول مجاز دیوار غیر سازه ای یا تیغه ای بین دو پشت بند عبارتست از 40 برابر ضخامت دیوار یا تیغه و یا 6 متر هر کدام کمتر باشد و حداکثر ارتفاع مجاز دیوارهای غیر سازه ای و تیغه ها از تراز کف مجاور 3.5 متر می باشد .

آیین نامه وال پست

در شرایط فوق نیازی به اجرای وال پست قائم یا افقی نیست ولی در صورت اضافه شدن دهنه ها یا ارتفاع نیاز به استفاده از وال پست می باشد.لبه قائم تیغه ها نباید آزاد باشد . این لبه ها باید به یک تیغه دیگر یا یک دیوار عمود بر آن ، یا یکی از اجزای سازه یا ستونکی که به همین منظور از فولاد ، بتن آرمه یا چوب تعبیه می شود، با اتصال کافی داشته باشد. ستونک می تواند از یک ناودانی حداقل نمره 6 یا معادل آن از فولاد ،بتن آرمه یا چوب تشکیل شده باشد . اگر طول تیغه پشت بندکمتر از 1.5 متر باشد ، از لبه آن می تواند آزاد باشد.

عواقب حقوقی عدم اجرای وال پست

با توجه به نقش و اهمیت بالای وال پست و این که اجرای آن باعث حفظ تعادل دیوار در برابر باد و زلزله می باشد، عدم اجرای ان عواقب حقوقی را متوجه  مهندس ناظر خواهد کرد  در واقع در صورتی که تخریب دیوار به دلیل عدم اجرای وال پست اتفاق بیافتد وضرر جانی و مالی بر اثر این حادثه ایجاد شود مهندس ناظر مقصر خواهد  بود.

روش اجرای وال پست

مراحل اجرای وال پست به شرح زیر است:

  1.  قبل از بتن ریزی سقف اجرای بیس پلیت در زیر وروی تیر بتنی و در محل اجرای وال پست، انجام شود.
  2.  در مواقع عدم اجرای بیس پلیت  قبل از بتن ریزی ، اتصال پلیت ها توسط رول بولت به تیر ها از بالا و پایین، اهمیت دارد. برای نصب پلیت ها به جان تیرها هرگزاز میخ های فولادی 3 سانتی که به وسیله دستگاه میخکوب نصب می شوند استفاده نشود.
  3. باید ابعاد داخلی ساختمان قبل از جوشکاری وال پست  اندازه گیری شوند تا بعد از دیوارچینی، این مورد مشکل ساز نشود.
  4.  کمترین  پروفیلی که برای وال پست استفاده می شود  نبشی 5 است، اما به طور کلی  نقشه های مصوب و نظر طراح اهمیت دارد.
  5. شاغول بودن و همراستایی افقی وال پست ها در هر طبقه  باید مورد کنترل قرار گیرد اینکار از طریق ریسمان کشی انجام میشود
  6. فردی که جوشکاری وال پست را انجام می دهد باید در این کار حرفه ای باشد.
  7. اجرای وال پست و جزییات آن باید در دستور کار مجری قرار بگیرد.

اهمیت نبشی کشی دیوار ها

بر اساس  آیین‌نامه 2800، مهار شدن لبه آزاد دیوار ها اهمیت دارد. در واقع  از وظایف مهم  مهندس ناظر این است که  مالک  را ملزم به اجرای وال پست نماید، به این صورت که  لبه‌های آزاد دیوارهای پیرامونی، در بازشوها و در قسمت‌هایی که دیوار ادامه ندارد و نیز در دیوار جانپناه  باید دیوار مهار شود. این مورد باید  در زمان شروع سفت‌کاری دستور کار مالک قرار بگیرد.

اهمیت نبشی کشی دیوار ها

عملکرد وال پست در دیوار چیست ؟

دو سر این اجزای قائم ( که معمولاً قوطی ۶*۶ انتخاب می شوند ) باید به گونه ای مناسب در کف و سقف مهار گردند. برای این کار می توان قبل از بتن ریزی داخل قالب ها پلیت جایگذاری کرد و بعد از اتمام بتن ریزی از این پلیت ها برای جوشکاری از آن ها استفاده کرد و یا می توان با انکر بولت اقدام به جایگذاری پلیت در تیرها و ستون ها نموده و از آن برای اتصالات وال پست استفاده کرد .

لبه قائم تیغه ها نباید آزاد باشد. این لبه ها باید به یک تیغه دیگر یا یک دیوار عمود بر آن، یا یکی از اجزای سازه یا ستونکی که به همین منظور از فولاد، بتن آرمه یا چوب تعبیه می شود، با اتصال کافی داشته باشد. ستونک می تواند از یک ناودانی حداقل نمره ۶ یا معادل آن از فولاد، بتن آرمه یا چوب تشکیل شده باشد. اگر طول تیغه پشت بند کمتر از ۱٫۵ متر باشد، از لبه آن می تواند آزاد باشد.

وظایف ناظرمعمارو سازه در اجرای وال پست

در اجرای وال پست کنترلهای ابعادی وظیفه ناظر معمار می‌باشد  و همینطور کنترل اجرای نبشی و وال پست در محل مناسب و بر اساس  مقررات و نقشه‌های تایید شده بر عهده ناظر معماراست  و کنترل چگونکی اتصالات وال پستها و نبشی‌ها وظیفه ناظر سازه است.  اگر تخلف صورت بگیرد ، هر یک از ناظران می‌تواند تخلف موجود مربوط به خود را در قالب گزارش سفت‌کاری یا یک گزارش تخلف، به مرجع صدور پروانه و سازمان استان ارائه نماید. همچنین با توجه به حوادثی که در صورت عدم اجرای وال پست امکان دارد ایجاد شود توصیه می‌شود مهندسان ناظر درصورتی‌که مالک وال پست و نبشی کشی را انجام نداد، برگه پایان کار را مهر و امضا نکنند.

انواع مختلف وال پست ها در اجرا

  • اجرا توسط انکربولت و نبشی
  • اتصال دیوار به ستون توسط میلگرد
  • اجرای تسمه دور تا دور ستون
  • قرار دادن میلگرد در داخل ستون های مجاور
  • عبور میلگرد در سوراخ قالب ها و مهار دیوار
  • اجرای وال پست جان پناه در بام

انواع مختلف وال پست ها در اجرا

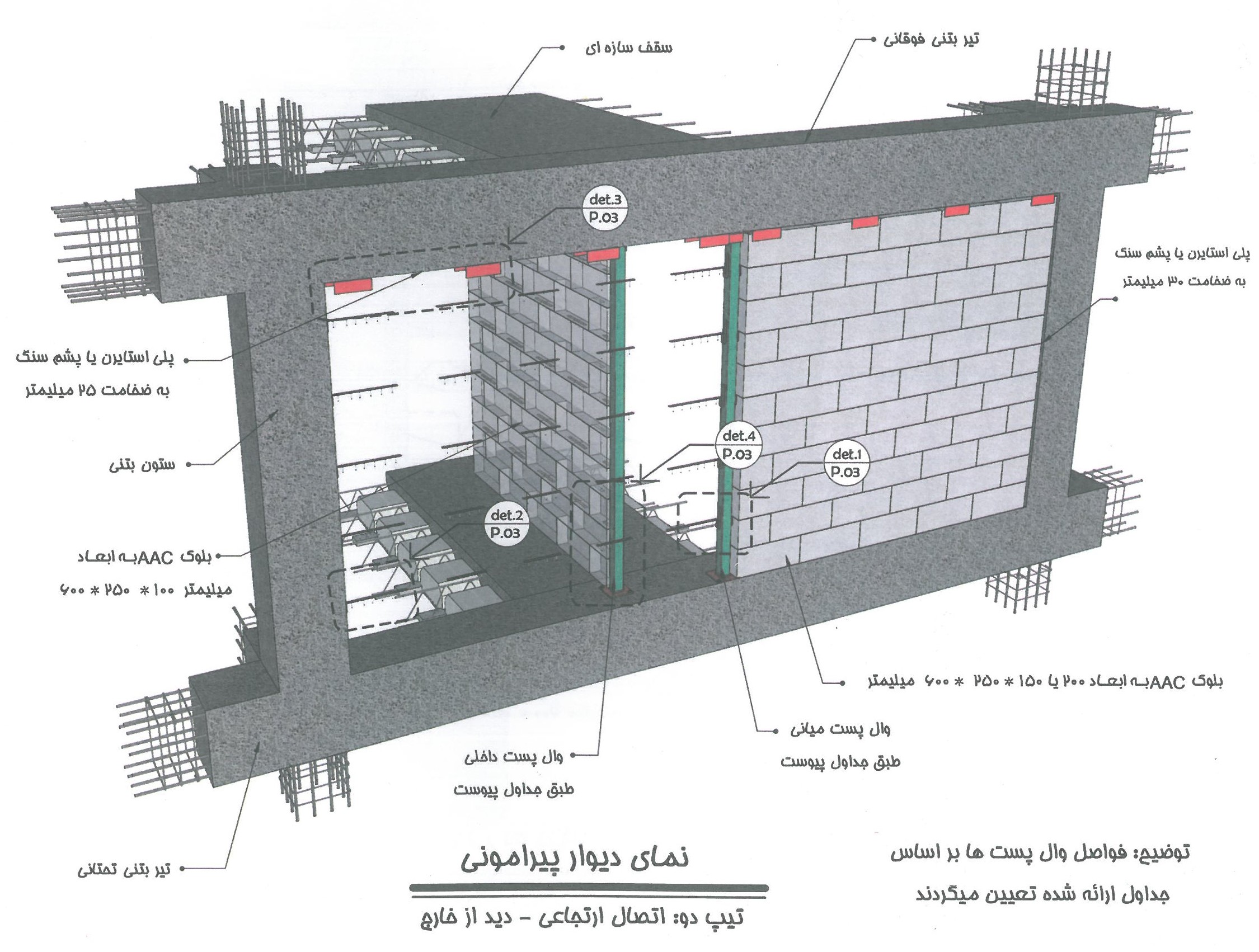

ساخت و اجرای وال پست:

در ساختمان های دارای اسکلت معمولا وال پست از مصالح فولادی و پروفیلهای نبشی قوطی و یا ناودانی می سازند. می توان بیان کرد وال پست ساخته شده از نبشی در انتقال بار جانبی و یکپارچگی دیوار بهتر از نوع ساخته شده با قوطی عمل خواهد کرد. به صورت کلی برای ساختن وال پست دو عدد نبشی 4 یا 5 رابه کمک میلگرد به ضخامت دیوار می دوزند (بهتر است به صورت زیگ زاگ دوخته شود) و سپس کل اجزا را ضد زنگ زده و دیوارهای غیر سازه ای و تیغه ها را داخل آن مهار می کنند. این وال پست ها باید بصورت مناسبی با المانهای سازه های فوقانی و تحتانی (تیرها) درگیر گردند. از این رو در اسکت فلزی با جوشکاری وال پست به تیر و در اسکت بتنی با کاشت صفحات فلزی (پلیت و رول بولت) به تیر و جوشکاری وال پست به آن مهار می گردند همچنین می توان پیش از بتن ریزی درون قالب ها پلیت گذاشت و پس از تمام شدن بتن ریزی از آنها برای جوشکاری وال پست ها استفاده کرد.

روش اجرای وال پست فلزی در بلوک سبک

برای اجرای وال پست فلزی در بلوک های سبک در ابتدا باید بر اساس نقشه محل ورق های اتصال به کف و سقف  مورد بررسی قرار بگیرد و مکان آن به طور دقیق مشخص شود بعد از آن باید  توسط نصب ورق ها اتصال انجام شود و وال پست به ورق های پایینی و بالایی جوش داده شود. سپس باید در یک طرف بلوک را به صورت کامل و در سمت دیگر قسمت وال پست از داخل بلوک ایجاد شود.

نحوه اجرای وال پست در اسکلت بتنی

در جهت اجرای وال پست در اسکلت بتنی ابتدا باید محل قرار گیری و ساخت وال پست، منطبق با نقشه مشخص شود. سپس نسبت به نصب ورق های اتصال در کف و سقف اقدام می شود. باید توجه داشت که فاصله نصب وال پست در هنگام اجرای دیوار را خالی نگه داشت. در ادامه و در هنگام ردیف کردن بلوک ها در هر دو ردیف باید از یک بست استفاده کرده و دو دیوار مجزا را به یکدیگر متصل کرد. پس از اتمام ساخت دیوار، از چهار میلگرد استفاده کرده و آن ها را به ورق های اجرا شده در کف و سقف جوش می دهیم. پس از انجام این کار با استفاده از سیم آرماتوربندی نسبت به اتصال میلگردها به بست ها اقدام کرده و دو طرف دیوار را قالب می بندیم. در این مرحله داخل قالب ها بتن می ریزیم و در پایان پس از باز کردن قالب ها وال پستی منطبق بر ضخامت دیوار خواهیم داشت.

انواع وال پست و مهار دیوار از نظر اجرایی

  1. اجرای وال پست با انکر بولت و نبشی کشی؛
  2. اتصال دیوار به ستون با میلگرد؛
  3. اجرای تسمه دور ستون؛
  4. مهار دیوار به وسیله تعبیه میلگرد در داخل ستونهای مجاور؛
  5. مهار دیوار از طریق تعبیه میلگرد در داخل کف؛
  6. مهار دیوار به دیوارهای برشی از طریق عبور میلگرد در سوراخ قالب ها؛
  7. اجرای وال پست برای جان پناه بام (وال پست جان پناه)



مشخصات اجرای وال پست چیست ؟

وال پست که به آن نگهدارنده دیوار نیز گفته می شود، عضوی غیرسازه ای در ساختمان است که با مهار دیوارها با اسکلت از یک طرف موجب همبستگی دیوار و از طرف دیگر موجب مهار دیوار در برابر بارهای جانبی ناشی از وزن خود می شود. وال پست در اسکلت فلزی و هم چنین وال پست در اسکلت بتنی قابل اجرا است.

وال پست را در کارگاه از نبشی یا قوطی درست می کنند. وال پست یک کلاف است که برای یکدست کردن دیوار در طول های معین استفاده می شود. بیشترین طول مجاز دیوار غیر سازه ای یا تیغه ای میان دو پشت بند 40 برابر ضخامت دیوار یا تیغه و یا 6 متر کمتر است. همچنین، حداکثر بلندای مجاز دیوارهای غیر سازه ای یا تیغه ها از تراز کف مجاور 5.3 متر است. در این شرایط به اجرای وال پست عمودی یا افقی نیاز نخواهد بود. اما در صورت افزودن دهانه ها یا ارتفاع به استفاده از وال پست نیاز است.

مشخصات اجرای وال پست چیست ؟

نکته قابل توجه در اجرای وال پست

اگر پروفیل وال پست  معرفی شده از طرف دستگاه مشاور دوبل نبشی باشد  خوب است که در زمان ساخت وال پست، دهانه آن ۱سانتی متر بیشتر از ضخامت دیوار مربوطه باشد که باعث شود تیغه کاملا داخل آن قرار بگیرد. همچنین در وال پست عمودی،  باید در فواصل یک متر به یک متر با استفاده از میلگرد آجدار نمره ۱۰، شاخک هایی  به قوطی یا نبشی های وال پست جوش داده شود تا بین تیغه و وال پست عمودی گیرداری بهینه ایجاد شده و دیوار مورد نظر در هنگام وارد شدن بارهای جانبی به صورت یکپارچه عمل کند. در قسمت هایی که وال پست در کنار ستون قرار میگیرد باید فاصله حدود 4 تا 5 سانتیمتری رعایت شود و مصالح استفاده شده  بین وال پست و ستون نرم باشد مانند یونولیت یا پلاستوفوم تا در صورت وارد شدن بارهای جانبی از جمله زلزله، ستون به دیوار فشار جانبی وارد نکند. برای افزایش گیرداری، وال پست افقی در فواصل ۱ تا ۱٫۵ متر با استفاده از میلگرد آجدار با  نمره ۱۴ و بالاتر، به سازه سقف  وصل می شوند. همه پروفیل های مورد استفاده در ساخت وال پست  های افقی و عمودی بایستی ضد زنگ خورده و جهت اتصال بهتر بین وال پست با دیوار های دو طرف و همچنین جلوگیری از ترک های ناشی از حرکات جانبی ساختمان در مرحله نازک کاری، روی آن توری مرغی یا رابیتس کشیده شود و با سیم گالوانیزه محکم گردد.

اشتباهاتی که در اجرای وال پست صورت می گیرد

در  پاره ای از  موارد اجرای وال پست  دچار تغییراتی می شود  و به دنبال آن اشتباهاتی صورت می گیرد دلیل آن نیز معمولا  کاهش هزینه های احتمالی ساخت و ساز است. از جمله اشتباهات که در این زمینه صورت می گیرد، استفاده از میلگرد به جای نبشی در اجرای کلاف های افقی می باشد. یکی دیگر از اشتباهات در این زمینه عدم اجرای پشت به پشت نبشی های افقی و قائم می باشد. عدم رعایت این مورد باعث می شود دیوار تنها در یک سمت، در داخل نبشی ها اجرا شود.

اشتباهاتی که در اجرای وال پست صورت می گیرد

تاریخچه اجرای وال پست

هرچند اجرای  وال پست  در سازه‌ ها اهمیت زیادی دارد اما تاریخچه  اجرای وال‌ پست در سازه‌ های شهری در ایران پیشینه زیادی نداشته و تقریباً  در ده سال اخیر اجرا شده است،  با تمام این تفاسیر اکنون نیز در اکثر سازه‌ هایی که در کشورمان ساخته می‌شوند اجرای وال‌ پست یا انجام نمی شود و یا محاسبه و اجرای آن همراه با نقاط ضعف اساسی صورت می‌گیرد.

دلیل عدم توجه به اجرای وال پست

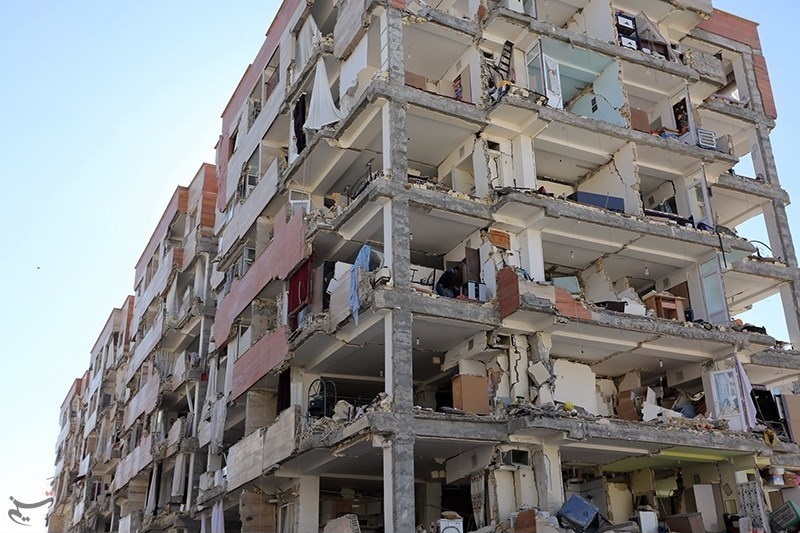

شاهد عدم توجه به اجرای وال پست می تواند صدمات جبران نا پذری را در زمان وقوع حوادثی مانند زلزله ایجاد نماید. زلزله های اخیر نشان داد حتی در شرایطی که سازه پایدار بماند و اعضای اصلی آن آسیبی وارد نشود آسیب اعضای غیر سازه ای مانند دیوارهای پیرامونی، تیغه ها، نماهای ساختمان و ... ممکن است آسیب های مالی و حتی جانی جبران نا پذیری را در پی داشته باشد. بر همین اساس می توان به اهمیت اجرای وال پست ها به نحو صحیح پی برد. سخن پایانی با توجه به تعریف وال پست و نحوه اجرای آن و جزئیات دیگری که درباره اهمیت وال پست و تاثیر آن در افزایش استحکام سازه ذکر شد می توان نتیجه گرفت توجه به تمام جزئیات در طراحی و اجرای یک سازه می تواند ضامن سلامت و استحکام آن سازه و تامین کننده امنیت مالی و جانی افراد باشد.برای اطلاعات بیشتر کلیک کنید.

سوالات متداول

وال پست ها به عنوان کلافی در طول های مشخص نصب می شوند و برای ایجاد یکپارچگی دیوار بوده وموجب اتصال دیوار با اسکلت خواهند شد و در نهایت منجر به افزایش استحکام دیوار ها و کل سازه می شود. در واقع وال پست ها را نگهدارنده دیوار می نامند که با نصب آنها مقاومت دیوار در برابر زلزله افزایش مییابد.

وال پست ها وظیفه انتقال نیرو از دیوار به فریم را دارند که به واسطه آن دیوار دچار شکستگی و آسیب دیدگی نمی شود.

انواع وال پست ها به دو صورت عمودی و افقی قابلیت پیاده سازی دارند که با مصالح فولادی مختلف قابل اجرا هستند که شامل اجرا با انکر بولت و نبشی کشی ، اجرا با تسمه دور ستون و مهار دیوار با کمک میلگرد در داخل کف و ستون های مجاور می باشد.

در اجرای وال پست همواره اشتباهاتی صورت میگیرد که بخش اعظم آن توسط پیمانکار صورت میپذیرد و مهم ترین دلیل آن کاهش هزینه تمام شده پروژه می باشد.

مطابق آیین نامه 2800 , تمام لبه های آزاد دیوارها می بایست مهار شوند . اما متاسفانه این مورد در ساختمانها کمتر مورد توجه بوده و رعایت نمی شود . البته مهندس طراح نیز وظیفه دارد جزییات این اتصال را در نقشه ها ارائه نماید . شما می توانید این موضوع را به عنوان یک تخلف معماری و سازه ای گزارش کنید ولی نیاز نیست در این مورد خیلی حساسیت به خرج داده و مثلا پایانکار ندهید . یعنی گزارش کردن دراین خصوص کافی است .

اگر در نقشه های سازه وال پست طراحی نشده باشد ولی دیوار نیاز به اجرای وال پست دارد باز هم باید به مالک در مورد اجرای آن دستور کار داده شود؟

بله . یکی از مواردی که باید ناظر با آن اشراف داشته و در صورت عدم رعایت , آنرا گوشزد کرده و مکاتبه نماید , باید ها و نبایدهای آیین نامه ها و مباحث مقررات ملی می باشد . در صورتیکه پروژه شمانیاز به وال پست دارد اما در طرح ارائه شده از طرف طراح وال پست دیده نشده , حتما با طراح مکاتبه کرده و در همین زمینه به مالک نیز دستورکار بدهید. در صورت عدم توجه از طرف ایشان , حتما موارد را در گزارش خود به مرجع صدور پروانه و سازمان استان منعکس نمایید . نمونه مکاتبات در پکیج گزارش نویسی موجود میباشد .

چگونه می توانیم بفهمیم که طراح سازه، سختی دیوارهای جانبی را در سازه لحاظ کرده؟

طراح سازه مشخصات اتصال دیوار ها را باید طی دتایل در نقشه های سازه مشخص نماید.در محل اتصال نبشی به ستون ، یک پلاستوفوم 5 سانتی قرار گرفته و از اتصال دیوار به اسکلت ساختمان جلوگیری میشود . اما در مورد قسمت دوم :این مورد هم وابسته است به نقشه طراح سازه ، اما عموما مهندسین طراح سازه بین کف و تیر سقف پلاستوفوم طراحی نمی کنند ، ولی حتما در دیوارهای پیرامونی که به صورت میانقاب هستند باید بین ستونها و دیوار ، پلاستوفوم اجرا شود و از اتصال مستقیم دیوار به ستونها جلوگیری شود.

برای گیرداری بیشتر در وال پست افقی با میلگرد آجدار نمره 14 و بیشتر، در فاصله های 1 تا 1.5 متر به سقف اتصال داده می شوند. تمام پروفیل های مورد استفاده برای تولید وال پست باید ضد زنگ بخورند و برای اتصال بهتر میان وال پست با دیوار طرفین و پیشگیری از ترک خوردن ناشی از حرکت های جانبی ساختمان در مرحله انجام نازک کاری، روی آن را با رابیتس یا توری مرغی می پوشانند و با سیم گالوانیزه محکم می کنند.

اجرای وال پست ملزومات و استاندارهایی دارد که گروه اجرای اسکلت و دیوار چینی باید آشنایی کامل با آن داشته باشند. به طور کلی اجرای وال پست در اسکلت بتنی به دو صورت انجام می‌شود. یک روش اجرای پایه در حین بتن ریزی و روش دیگر اتصال پایه به بتن پس از بتن ریزی است.

بله . اگر دیوار شما در نقشه ها پیوسته باشد بر اساس دتایل نقشه ها اجرا کنید ولی در کل تمام دیوارها نیاز به وال پست یا مهار لرزه ای دارند .

دیوارها نباید به هم هشتگیر شوند شما می توانید از بستهای V شکل یا اجرای وادار در محل اتصال دو دیوار استفاده کنید . برای محل اجرای درب هم می بایست وادار اجرا شود و لبه دیوار را مهار کند .

به طور کلی با استخدام گروهی به منظور اجرای سفت کاری استاندارد، یکی از گزینه‌ها اجرای وال پست خواهد بود که در هنگام بستن قرارداد باید به آن توجه شود؛ بنابراین پیمانکار و مجری محترم پروژه باید در حین استخدام گروه اجرای سفت کاری و دیوارچینی، گروهی را برگزیند که توانایی و تجربه لازم برای اجرای وال پست را داشته باشند.

اتصال وال پست به کف و سقف چگونه انجام می شود؟

قبل از انجام بتن ریزی دیوارها، در داخل قالب ها، پلیت(صفحات فلزی) جاگذاری می کنند تا بعد از بتن ریزی بتوان عملیات جوشکاری را روی آن ها انجام داد. روش دیگری که برای اتصال وال پست مورد استفاده قرار می گیرد اینگونه است که از طریق انکر بولت، پلیت ها را در تیرها و ستون ها قرار می دهند.



اجرای وال پست به صورت درست به دلیل تأثیر زیادی که در کنترل خرابی دیوارها دارد از اهمیت بسیاری برخوردار است. با وجود اهمیت آن در سازه ها، اجرای آن در سازه های شهری در ایران قدمت زیادی ندارد. در کل یا وال پست اجرا نمی شود یا محاسبه آن با نقطه ضعف های اساسی همراه بوده است. تا پیش از وقوع زلزله کرمانشاه متخصصان بر این تصور بودند که در زمان زلزله تنها سالم ماندن عناصر اصلی سازه مثل تیرها، ستون ها و سقف ها می تواند عملکرد مناسب سازه را تضمین کند و میزان خسارت را تا حد زیادی کاهش دهد.



مطمعناً در هنگام اجراء هر سقف صفحه پلیت های درنظر گرفته شده برای اتصال وال پست ها ، دقیق در محل مورد نظر نصب نمی گردند و بابت نصب وال پست در آئین نامه 2800 اشاره شده که نیاز به پلیت نصب شده هنگام بتن ریزی ستونها و سقف نخواهد بود و امکان استفاده از رول بلت و نصب با قطعات چرخشی اشاره شده است و همچنین استفاده از دلر و پیچ M8 که قطری برابر با میلگرد سایز 8 را داراست را قبول داشته و نصب بصورت رول پلاک فلزی را تایید مینماید.



در صورتی که طول دیوار بیش تر از 6 متر باشد، به اجرای وال پست نیاز می باشد. در برخی از موارد این اندازه 5 متر نیز عنوان شده است .در صورتی که طول دیوار 40 برابر ضخامت دیوار باشد، نیاز به ساخت وال پست می باشد. آن چه که در این آیین نامه در مورد وال پست افقی آمده است، اجرای آن برای دیوار بیش از 3.5 متر می باشد.



دیتیل‌ های وال پست ارائه ‌شده در بخش قبل، برای سازه‌ های فولادی و بتنی از کامل ‌ترین روش‌ های اجرای وال‌پست می‌ باشند. از آنجایی که در این روش، دیوار در تمام جهات داخل نبشی‌های افقی و عمودی اجرا می‌شوند، احتمال تغییر شکل خارج از صفحه‌ی دیوار کاهش می‌یابد. لازم به ذکر است که در بسیاری از اوقات، دیتیل‌ اجرایی وال پست توسط پیمانکار یا کارفرما، به دلایل مختلف از جمله دلایل اقتصادی، دچار تغییراتی می‌شود که عموماً سبب افت عملکرد مطلوب wall post می‌شود.



ابتدا جوشکار بایستی شروع به ساختن وال پست طبق نقشه های اجرایی نماید که معمولا از دوبل نبشی ۶ و سپری 1 استفاده می گردد. پس از آماده شدن وال پست ها، نسبت به استقرار آنها در مکان های مورد نظر اقدام خواهد شد. پس از انجام کنترل های لازم و اطمینان از تطابق موقعیت نصب وال پست آنها با نقشه های اجرایی، دیوارچینی با وال پست آغاز می گردد.



استفاده از انکربولت، اجرای تسمه دور ستون، اتصال دیوار به ستون به واسطه استفاده از میلگرد، مهار دیوار به واسطه تعبیه میلگرد در داخل ستون ها، استفاده از میلگرد در کف برای مهار دیوار، مهار دیوار از طریق عبور میلگرد در داخل سوراخ قالب ها و اجرای وال پست به عنوان جان پناه



برای دیوارهای داخلی هر جا که لبه دیوار آزاد است . یعنی به جایی متصل نیست و با دیوار دیگری هم اتصال ندارد .



دستورکار خاصی لازم نیست فقط اگر وال پست ها اجرا نشد یا ناقص اجرا شد در گزارش بنویسید که شهرداری محترم مالک را ملزم به اجرای کامل وال پستها مطابق با نقشهه ای مصوب نماید در غیر اینصورت پایانکار مورد تایید نخواهد بود .



حداقل نبشی باید 4 باشد

بله میشه انجام داد ولی باید سایز نبشی ها با توجه به طرح نما و مصالح آن انتخاب شود .

اجرای وال پست در قسمت های مختلفی هم چون ساختمان بتنی، اسکلت فلزی و بلوک های سیمانی صورت می گیرد.
