حجم بتن فونداسیون چگونه محاسبه می شود؟

یکی از سؤالات پرتکرار در پروژه‌های ساختمانی این است: چطور حجم بتن مورد نیاز برای فونداسیون را دقیق محاسبه کنیم؟ این سؤال نه‌تنها برای مهندسان و پیمانکاران اهمیت دارد، بلکه برای کارفرمایان و سازندگان هم یک دغدغه جدی است، چون محاسبه اشتباه می‌تواند باعث اتلاف مصالح، افزایش هزینه یا حتی بروز مشکلات اجرایی شود.

در این مقاله، به زبان ساده و کاربردی، روش‌های دقیق و مرحله‌به‌مرحله برای محاسبه حجم بتن فونداسیون را بررسی می‌کنیم. اگر می‌خواهید بدانید چطور در زمان و هزینه بتن‌ریزی صرفه‌جویی کنید و از اشتباهات رایج در این زمینه دور بمانید، این مطلب را از دست ندهید.



فرمول محاسبه حجم بتن ریزی

برای هر نوع المان سازه‌ای که نیاز به بتن‌ریزی دارد، دانستن حجم دقیق بتن مورد نیاز، نقش مهمی در کنترل هزینه‌ها، مدیریت زمان پروژه و جلوگیری از هدررفت مصالح دارد. محاسبه حجم بتن معمولاً با استفاده از فرمول‌های ساده هندسی انجام می‌شود. در ادامه، به مهم‌ترین آن‌ها اشاره می‌کنیم:

۱. فرمول پایه (حجم یک مکعب یا منشور مستطیلی):

اگر فونداسیون، دال یا هر عضو بتنی به شکل مکعب یا منشور مستطیلی باشد، از فرمول زیر استفاده می‌شود:

حجم بتن (متر مکعب)=طول (متر)×عرض (متر)×ارتفاع (یا ضخامت) (متر)

مثال:

برای فونداسیونی به طول ۶ متر، عرض ۲ متر و ضخامت ۰.۵ متر:

۶×۲×۰.۵=۶ متر مکعب بتن



۲. فرمول حجم تیر و ستون:

برای تیرها و ستون‌هایی که مقطع آن‌ها مربع یا مستطیل است، از همان فرمول بالا استفاده می‌شود، اما باید تعداد تیر یا ستون را نیز در نظر گرفت:

حجم کل=تعداد×طول×عرض مقطع×ارتفاع



۳. فرمول حجم بتن برای فونداسیون نواری یا منفرد:

اگر فونداسیون به‌ صورت نواری (Strip footing) یا منفرد (Isolated footing) باشد، حجم هر واحد محاسبه و سپس در تعداد ضرب می‌شود.



نکات مهم در محاسبه حجم بتن‌ ریزی:

   1. همیشه قبل از سفارش بتن، ۵٪ تا ۱۰٪ به عنوان ضریب پرت به حجم نهایی اضافه کنید.

   2.اندازه‌ها را همیشه بر حسب متر وارد کنید تا حجم بر حسب متر مکعب به‌دست آید.

   3. در سازه‌های پیچیده‌تر، ممکن است لازم باشد حجم قسمت‌ها را جداگانه محاسبه و جمع کنید.



فرمول محاسبه حجم بتن ریزی



محاسبه حجم بتن ریزی کف



بتن‌ریزی کف یکی از مراحل اساسی در ساخت ساختمان‌ها، سوله‌ها، کارخانه‌ها و فضاهای صنعتی است. چه در حال اجرای دال بتنی در ساختمان باشید، چه کف‌سازی یک محوطه یا پارکینگ، دانستن مقدار دقیق بتن مورد نیاز، به صرفه‌جویی در هزینه‌ها و جلوگیری از هدررفت مصالح کمک زیادی می‌کند.

فرمول محاسبه حجم بتن کف:

برای محاسبه حجم بتن کف، از فرمول ساده زیر استفاده می‌شود:

حجم بتن (متر مکعب)=طول (متر)×عرض (متر)×ضخامت (متر)
نکته: حتماً دقت کنید که ضخامت کف را بر حسب متر وارد کنید. مثلاً اگر ضخامت 10 سانتی‌متر است، باید آن را به‌صورت 0.1 متر در فرمول قرار دهید.

مثال کاربردی:

فرض کنید می‌خواهید کف یک سوله به ابعاد ۲۰ متر طول، ۱۵ متر عرض و با ضخامت ۱۵ سانتی‌متر بتن‌ریزی شود:

۲۰×۱۵×۰.۱۵=۴۵ متر مکعب بتن



نکات مهم در محاسبه حجم بتن‌ ریزی کف:

   1. معمولاً ۵ تا ۱۰ درصد به حجم نهایی به عنوان ضریب پرت اضافه می‌شود.

   2. در صورت وجود شیب، پستی و بلندی یا کفسازی چند لایه، باید ضخامت متوسط کف را محاسبه کرد.

   3. اگر کف دارای نوارهای تقویتی یا فونداسیون نواری در زیر خود باشد، آن‌ها باید جداگانه محاسبه و به حجم نهایی اضافه شوند.





محاسبه حجم بتن ریزی کف





منظور از حجم بتن فونداسیون در ساختمان چیست؟



منظور از حجم بتن فونداسیون، مقدار بتنی است که برای پر کردن پی ساختمان استفاده می‌شود. فونداسیون یا پی، بخشی از سازه است که بار کل ساختمان را به زمین منتقل می‌کند، و برای اجرای آن معمولاً از بتن استفاده می‌شود. بنابراین محاسبه دقیق حجم بتن مورد نیاز، برای برنامه‌ریزی مصالح، هزینه و زمان پروژه اهمیت زیادی دارد. به‌عنوان مثال، اگر یک فونداسیون مستطیلی به طول ۸ متر، عرض ۳ متر و ضخامت ۰.۵ متر داشته باشیم، حجم بتن مورد نیاز به‌صورت زیر محاسبه می‌شود:

۸×۳×۰.۵=۱۲ متر مکعب بتن

در چنین حالتی حدود ۱۲ متر مکعب بتن باید برای اجرای این فونداسیون سفارش داده شود.

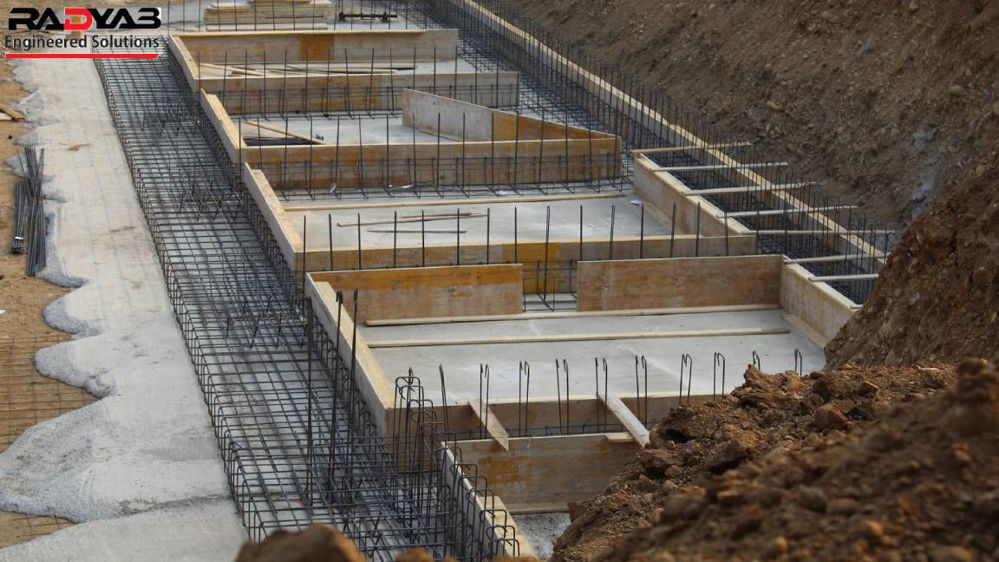

مراحل بتن ریزی فونداسیون



بتن‌ریزی فونداسیون از حیاتی‌ترین مراحل در فرآیند ساخت‌وساز است. از آنجا که فونداسیون، کل وزن ساختمان را به زمین منتقل می‌کند، اجرای دقیق و اصولی آن نقشی اساسی در ایمنی و دوام سازه دارد. در صورت اجرای ناقص یا غیراستاندارد، ممکن است در آینده سازه دچار ترک، نشست یا حتی نیاز به مقاوم‌ سازی ساختمان با FRP شود. در ادامه با مراحل استاندارد و اصولی بتن‌ ریزی فونداسیون آشنا می‌شویم.



مرحله اول: آماده‌ سازی بستر و خاکبرداری

اولین مرحله، آماده‌سازی زمین و انجام عملیات خاکبرداری مطابق نقشه‌های اجرایی است. در این مرحله، زمین مورد نظر باید به دقت اندازه‌گیری و علامت‌گذاری شود. خاکبرداری باید تا عمق مشخص‌شده در نقشه‌های سازه‌ای انجام شود که بسته به نوع خاک، سطح آب زیرزمینی و وزن ساختمان متفاوت است. بعد از خاکبرداری، بستر باید کاملاً متراکم و یکنواخت شود تا احتمال نشست ناهمگون یا گسیختگی در آینده به حداقل برسد.



مرحله دوم: اجرای قالب‌ بندی

پس از آماده شدن بستر، قالب‌ها در اطراف محل فونداسیون نصب می‌شوند. قالب‌بندی نقش بسیار مهمی در حفظ شکل، ارتفاع و ابعاد دقیق پی دارد. این قالب‌ها می‌توانند از چوب، فلز یا پلاستیک‌های صنعتی ساخته شده باشند و باید کاملاً پایدار و بدون نشتی باشند. دقت در قالب‌بندی موجب می‌شود که بتن در محل خود به درستی قرار بگیرد و هدررفت آن به حداقل برسد.



مرحله سوم: آرماتوربندی یا میلگرد گذاری

در این مرحله، میلگردها طبق نقشه‌های اجرایی با فواصل مشخص در داخل قالب نصب و بسته می‌شوند. هدف از آرماتوربندی، تقویت مقاومت کششی بتن است، زیرا بتن به‌تنهایی در برابر نیروهای کششی ضعیف است. آرماتورها باید به‌درستی به هم متصل و در جای خود مهار شوند تا در هنگام بتن‌ریزی جابجا نشوند. اگر این مرحله به‌درستی انجام نشود، سازه در آینده در معرض ضعف‌های جدی خواهد بود و ممکن است نیاز به مقاوم‌سازی با FRP یا روش‌های مشابه پیدا کند.



مرحله چهارم: بتن‌ ریزی

پس از کنترل نهایی قالب‌ها و میلگردها، عملیات بتن‌ریزی آغاز می‌شود. بتن باید به‌صورت یکنواخت و در لایه‌های مناسب درون قالب ریخته شود. در حین بتن‌ریزی، استفاده از ویبراتور برای خروج حباب‌های هوا و افزایش تراکم بتن الزامی است. اگر ویبره‌زنی به‌خوبی انجام نشود، بتن متخلخل و ضعیف خواهد شد که این موضوع می‌تواند مقاومت سازه را به‌شدت کاهش دهد. بتن‌ریزی باید به صورت پیوسته انجام شود تا از ایجاد درز سرد در بین لایه‌ها جلوگیری شود.



مرحله پنجم: تسطیح و پرداخت سطح

بعد از اتمام ریختن بتن، سطح آن باید با ابزارهای مناسب مانند شمشه و ماله صاف شود. این کار نه‌تنها باعث زیبایی کار می‌شود، بلکه از بروز ناهمواری‌ها، جمع‌شدگی آب یا ترک‌های سطحی در کف فونداسیون جلوگیری می‌کند. در برخی پروژه‌ها، در این مرحله شیب لازم برای زهکشی یا کف‌سازی آینده نیز در نظر گرفته می‌شود.



مرحله ششم: عمل‌ آوری یا کیورینگ بتن

عمل‌ آوری بتن مرحله‌ ای بسیار مهم ولی اغلب کم‌اهمیت تلقی می‌شود. اگر بتن پس از ریختن سریع خشک شود، احتمال ترک‌خوردگی بالا می‌رود و مقاومت نهایی آن کاهش می‌یابد. برای جلوگیری از این موضوع، سطح بتن باید برای حداقل ۷ روز مرطوب نگه داشته شود. این کار معمولاً با آب‌پاشی منظم، پوشاندن با گونی خیس یا استفاده از پوشش‌های پلاستیکی انجام می‌شود. در پروژه‌های صنعتی، گاهی از مواد کیورینگ شیمیایی نیز استفاده می‌شود.

شاید برای بسیاری از عزیزان سوالی پیش آمده باشد که چه زمانی فونداسیون بتنی را با استفاده از frp مقاوم سازی میکنیم؟ در پاسخ به این سوال باید بگوییم که پس از اتمام ساخت و بهره‌ برداری از سازه، اگر در طول زمان مشکلاتی مانند ترک، نشست، ضعف در ظرفیت باربری یا تغییر کاربری ساختمان اتفاق بیفتد، آن‌ گاه بسته به شرایط، مقاوم سازی فونداسیون بتنی با استفاده از frp انجام میشود.





مراحل بتن ریزی فونداسیون



در بتن از چه اجزایی استفاده می شود؟

   1. سیمان
   2. آب
   3. سنگدانه‌ها (شن و ماسه)
   4. افزودنی‌های شیمیایی
   5. مواد افزودنی معدنی (در صورت نیاز)

بتن یکی از مهم‌ ترین مصالح ساختمانی است که به‌ صورت گسترده در انواع سازه‌ها به کار می‌رود. این ماده از ترکیب چند جزء اصلی ساخته می‌شود که هر یک نقش خاصی در شکل‌گیری و عملکرد نهایی آن دارند. سیمان، به‌عنوان عامل چسباننده، یکی از اجزای اصلی بتن است که در تماس با آب واکنش شیمیایی داده و باعث سخت‌شدن بتن می‌شود. معمولاً از سیمان پرتلند به دلیل ویژگی‌های مناسب و در دسترس بودن استفاده می‌شود. آب نیز جزء حیاتی بتن است، زیرا نه‌تنها واکنش هیدراتاسیون سیمان را فعال می‌کند، بلکه روانی و قابلیت اجرای بتن را نیز تحت تأثیر قرار می‌دهد. نسبت صحیح آب به سیمان تأثیر مستقیم بر مقاومت نهایی بتن دارد.

در کنار سیمان و آب، سنگدانه‌ها که شامل شن و ماسه هستند، بخش عمده‌ای از حجم بتن را تشکیل می‌دهند و نقش مهمی در ایجاد مقاومت و دوام آن ایفا می‌کنند. این سنگدانه‌ها به بتن حجم می‌دهند و با پر کردن فضای بین ذرات، آن را متراکم‌تر می‌کنند. برای بهبود خواص بتن در شرایط خاص، از افزودنی‌های شیمیایی مانند روان‌کننده‌ها، دیرگیرها یا ضدیخ‌ها استفاده می‌شود. همچنین در برخی پروژه‌ها، برای افزایش دوام یا کاهش هزینه، ممکن است از مواد افزودنی معدنی مانند میکروسیلیس یا خاکستر بادی نیز استفاده شود. ترکیب دقیق و کنترل‌شده این مواد، بتن را به ماده‌ای مقاوم، پایدار و قابل اعتماد برای ساخت‌وساز تبدیل می‌کند.




نکات کلیدی در مورد نحوه اندازه گیری و برآورد فونداسیون

برای برآورد دقیق هزینه و حجم عملیات مقاوم‌ سازی خاک زیر پی، نیاز است اطلاعات فنی، اجرایی و مالی پروژه به‌صورت جامع بررسی شوند. این فرآیند معمولاً پیش از اجرای پروژه و در فاز مطالعات یا برآورد هزینه انجام می‌گیرد و شامل اسنادی است که وضعیت موجود، روش‌های اجرایی و الزامات پروژه را مشخص می‌کنند. مهم‌ترین این اسناد عبارت‌اند از:


   1. نقشه‌ ها و مدارک اجرایی کامل
شامل نقشه‌های سازه‌ای، معماری و ژئوتکنیکی که مشخصات دقیق پی و وضعیت خاک را ارائه می‌دهند.

   2. گزارش مطالعات مکانیک خاک و نتایج آزمایش‌های ژئوتکنیک
برای تعیین نوع، ظرفیت باربری و نیاز احتمالی به مقاوم‌سازی خاک زیر پی.

   3. تجزیه و تحلیل قیمت‌ها و منابع برآورد هزینه
شامل بانک‌های اطلاعاتی قیمت، فهرست‌بها و نرخ‌های جاری برای مصالح، نیروی انسانی و تجهیزات.

   4. صورت‌وضعیت‌های مالی و برنامه زمان‌بندی پروژه
جهت تطابق زمان و هزینه عملیات مقاوم‌سازی با سایر بخش‌های پروژه.

   5. جزئیات قرارداد و شرایط فنی و خصوصی پیمان
مواردی مانند روش اجرایی پیشنهادی، تعهدات پیمانکار و محدودیت‌های خاص محل اجرا.



دلایل سرد شدن اتصالات در فرآیند ریختن بتن فونداسیون چیست؟




منظور از عیار بتن چیست؟

عیار بتن به مقدار سیمان مصرفی در هر متر مکعب بتن گفته می‌شود و معمولاً با واحد کیلوگرم بر متر مکعب (kg/m³) بیان می‌شود. این عدد نشان‌دهنده نسبت سیمان به سایر اجزای بتن است و تأثیر مستقیمی بر مقاومت فشاری، دوام و کیفیت نهایی بتن دارد.

برای مثال، وقتی گفته می‌شود بتن با عیار 350، یعنی در هر متر مکعب از آن بتن، 350 کیلوگرم سیمان به‌کار رفته است. انتخاب عیار مناسب بتن به نوع سازه، محل استفاده، شرایط محیطی و مشخصات فنی پروژه بستگی دارد. عیار بالا معمولاً مقاومت بیشتری ایجاد می‌کند اما هزینه ساخت را نیز افزایش می‌دهد.



دلایل سرد شدن اتصالات در فرآیند ریختن بتن فونداسیون چیست؟

در فرآیند اجرای فونداسیون، یکی از مشکلات رایج که می‌تواند کیفیت و یکپارچگی بتن را تحت تأثیر قرار دهد، سرد شدن اتصالات بتن است. این پدیده معمولاً زمانی رخ می‌دهد که بتن‌ریزی به دلایلی مانند تأخیر در حمل یا توقف‌های ناگهانی، به‌صورت ناپیوسته انجام شود و بتن تازه روی بتن قبلی که شروع به سخت شدن کرده، ریخته ‌شود. در این حالت، پیوستگی بین لایه‌های بتن کاهش یافته و یک درز سرد (Cold Joint) به‌وجود می‌آید که می‌تواند نقاط ضعف در فونداسیون ایجاد کند.

سرد شدن اتصالات باعث کاهش مقاومت برشی و خمشی در محل درز شده و در بلندمدت احتمال نفوذ رطوبت، ترک‌خوردگی و حتی نشست موضعی را افزایش می‌دهد. این مشکل به‌ویژه در فونداسیون‌هایی که تحت بار زیاد هستند، می‌تواند خطرآفرین باشد. برای جلوگیری از آن، رعایت زمان‌بندی دقیق در بتن‌ریزی، استفاده از مواد افزودنی دیرگیر، و آماده‌سازی سطح بتن قبلی با روش‌هایی مانند مرطوب‌سازی یا شست‌وشوی سطحی قبل از ادامه بتن‌ریزی توصیه می‌شود.

در صورتی که درز سرد ایجاد شده باشد، لازم است اقدامات ترمیم و بهسازی فونداسیون برای مقاوم‌ سازی انجام شود. این اقدامات ممکن است شامل تزریق رزین‌های اپوکسی، استفاده از چسب‌های پلیمری، یا حتی اجرای ژاکت بتنی یا FRP باشد تا پیوستگی و مقاومت از دست رفته جبران شود و عملکرد فونداسیون مطابق طراحی اولیه تضمین گردد.



نتیجه گیری

در جمع‌ بندی می‌توان گفت محاسبه دقیق حجم بتن فونداسیون گام بسیار مهمی در مدیریت صحیح هزینه‌ها، برنامه‌ ریزی منابع و اجرای اصولی پروژه‌های ساختمانی است. این محاسبه بر اساس نوع پی، ابعاد هندسی و شرایط فنی انجام می‌شود و نقش مستقیمی در کیفیت ساخت و دوام سازه دارد. همچنین، در پروژه‌هایی که نیاز به مقاوم‌سازی فونداسیون وجود دارد، برآورد درست حجم بتن، پایه تصمیم‌گیری برای ترمیم و بهسازی اصولی خواهد بود.

اگر در پروژه خود با شرایط خاص خاک، بارگذاری غیرمعمول یا نیاز به تقویت فونداسیون روبه‌رو هستید، دریافت مشاوره مقاوم‌ سازی از متخصصان باتجربه ضروری است. شرکت رادیاب با تکیه بر دانش فنی روز و سابقه اجرایی قوی، آماده ارائه خدمات تخصصی در زمینه طراحی، محاسبه و اجرای فونداسیون و مقاوم‌سازی سازه‌ها با بهترین استانداردهای فنی است.
