Wall-Post2

۱۰ اشتباه رایج در هنگام اجرای وال پست کدام اند؟  دیوارها یک ساختار پیوسته ، یکپارچه و محکم هستند که از آجر ، سنگ ، بتن ، چوب ، فلز و غیره ساخته شده اند. دیوارها در مقایسه با طول و ارتفاع نازک هستند و معمولاً به عنوان اجزاء ، اتاقها یا محافظ فضا عمل می کنند و فضاها را از یکدیگر جدا می کنند. سازه های عمودی همچنین بار ساختمان را به زمین منتقل می کنند و نقش مهمی در مقاوم سازی ساختمان ایفا می کنند.



نقش وال پست در دیوار چیست؟

به عنوان نگهدارنده دیوار عمل می کند و دیوار را با اسکلت برخورد کرده و در برابر باد و زلزله محکم می کند. همچنین در انتهای سالن صنعتی واقع شده است ، معمولاً انتهای قاب با دهانه بالای دیوار است و می تواند فلزی یا بتنی مسلح باشد و نوع فلزی آن معمولاً به شکل نیمرخ گوشه ، میخ یا قوطی است. اجرای صحیح وال پست بسیار مهم است زیرا تأثیر مهمی در کنترل تخریب دیوار دارد. علی رغم اهمیت آن در سازه ها ، اجرای آن در مقاوم سازی سازه های بتنی شهری در ایران چندان قدیمی نیست.



عملکرد وال پست روی دیوار چیست؟

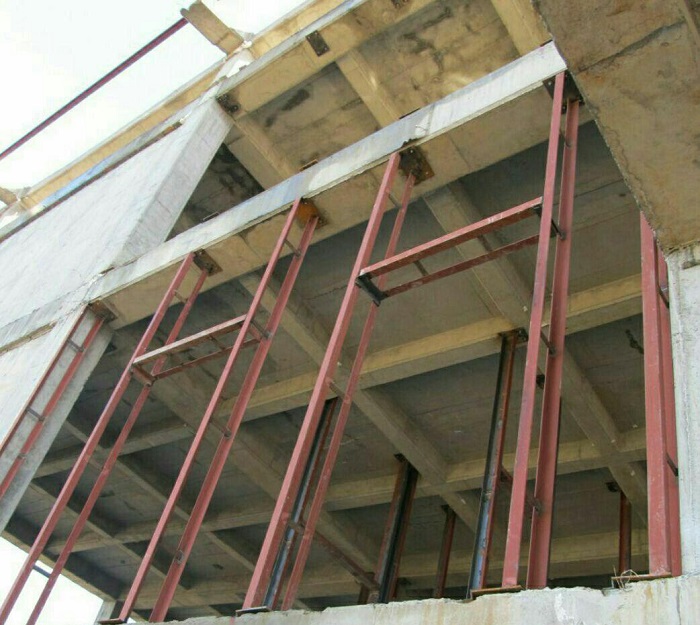

هر دو انتهای این اجزای عمودی (معمولاً قوطی های ۶×۶ انتخاب می شوند) باید به درستی به کف و سقف محکم شوند. برای انجام این کار ، صفحات را قبل از قرار دادن بتن در قالب قرار دهید و بعد از بتن ریزی از این صفحات برای جوشکاری استفاده کنید و یا می توان با انکر بولت اقدام به جایگذاری پلیت در تیرها و ستون ها نموده و از آن برای اتصالات وال پست استفاده کرد .

لبه های عمودی تیغه نباید آزاد باشد. این لبه ها باید به خوبی به تیغه یا دیوار دیگری عمود بر آن و یا به یکی از اجزای سازه ای یا ستونی ساخته شده از فولاد ، بتن مسلح یا چوب برای این منظور متصل شوند. ستون ها را می توان از ناودانی با نمره ۶ یا بیشتر یا معادل فولاد ، بتن مسلح یا چوب ساخت. اگر طول تیغه عقب کمتر از ۱.۵ متر باشد ، می توانید آن را از لبه آزاد کنید.



عملکرد وال پست روی دیوار چیست؟

انواع اجرای وال پست در دیوار چیست؟

وال پست به دو نوع مصالح فلزی و بتنی تقسیم می شود. نوع بتن برای ساختار مصالح ساختمانی و نوع فلزی برای ساختمان با نحوه اجرای وال پست در اسکلت بتنی و فلزی استفاده می شود. قاب فولادی وال پست و قاب بتنی وال پست از گوشه ، میخ ، مخزن ، کمربند و سایر پروفیل ها ساخته شده است. همچنین دو نوع وال پست وجود دارد ، افقی و عمودی.

وال پست به صورت عمودی در دهانه بزرگ از تیرچه طبقه پایین تا تیر طبقه پایین در وسط قاب جوش داده می شود. استاندارد وال پست در بندهای ۸-۵-۵-۷ ویرایش ۱۳۹۲ هشت کد ملی ساختمان و بند ۷-۵-۳ ویرایش چهارم کد طراحی ساختمان لرزه ای ذکر شده است.

نبشی کشی دیوارها چرا باید انجام شود؟

طبق ماده ۲۸۰۰ ، لبه آزاد دیوار باید محدود شود. به همین دلیل ، یکی از وظایف ناظر مهندسان سازه و معماران این است که مالک را مجبور به ماهیگیری کند ، لبه های آزاد دیوارهای اطراف را در دهانه ها و قسمتهای ناپیوسته دیوار محدود کند و دیوار حایل را مهار کند. بهترین کار این است که دو ناظر وقتی برنامه ریزی را با صاحب دستور شروع می کنند.

نکات کلیدی پیاده سازی وال پست روی دیوار چیست؟

به منظور استفاده از میله های فولادی آجدار درجه ۱۴ و بالاتر در سطح وال پست برای به دست آوردن چسبندگی بیشتر ، آنها را در فاصله ۱ تا ۱.۵ متر به سقف متصل می کنند. تمام پروفیل هایی که برای تولید وال پست استفاده می شود باید از فولاد ضد زنگ باشد و با تور خرگوش یا تور پرنده پوشانده شود تا وال پست را بهتر به دیوارهای جانبی متصل کرده و از ترک خوردگی ناشی از حرکت جانبی ساختمان در مرحله نازک کاری جلوگیری کند. آنها سیم گالوانیزه را تقویت می کنند.

برای انجام عمودی وال پست ، باید به سازه متصل شود و اگر روی تیغه قرار گیرد ، لبه پایینی آن به شکل زاویه دو طرفه به تیر جوش داده می شود. اما اگر روی زمین است ، ابتدا باید یک تخته را به کف رول هدایت کنید و سپس وال پست را با دو گوشه روی آن جوش دهید تا خوب شود.  برای لبه بالایی وال پست قائم در تراز سقف هم از همین روش استفاده می شود.

مشخصات اجرای وال پست چیست ؟

اشتباه رایج در هنگام اجرای وال پست ، همچنین به عنوان نگهدارنده دیوار شناخته می شود ، یک جزء غیر سازه ای ساختمان است. از یک طرف ، از یک اسکلت برای محدود کردن دیوار برای محکم کردن دیوار استفاده می کند و از سوی دیگر ، دیوار را برای مقاومت در برابر جانبی محدود می کند. بار به دلیل وزن آن وال پست برای سازه های فولادی و وال پست برای سازه های بتنی مناسب است.

وال پست از گوشه یا قوطی در کارگاه تولید می شود. وال پست نوعی کلاف است که برای صاف کردن دیوارها با طول خاص استفاده می شود. حداکثر طول مجاز دیوار غیر دیواری یا دیواره تیغه بین دو تخته پشتی ۴۰ برابر ضخامت دیوار یا تیغه یا کمتر از ۶ متر است. علاوه بر این ، حداکثر ارتفاع مجاز بین دیوارها یا تیغه های غیر سازه ای و طبقات مجاور آن ۵.۳ متر است. در این حالت ، وال پست عمودی یا افقی مورد نیاز نیست. با این حال ، اگر دهانه یا ارتفاع اضافه می کنید ، باید از وال پست استفاده کنید.

مشخصات پیاده سازی وال پست

لبه عمودی تیغه نباید آزاد باشد. برای این منظور ، آنها باید به طور کامل به تیغه یا دیوار دیگری یا به یکی از قسمتهای ساختاری یا ستونهای ساخته شده از فولاد ، بتن مسلح و چوب متصل شوند. ستون ها را می توان از ناودانی ساخته شده از درجه ۶ یا فولاد معادل ، بتن مسلح و چوب ساخت. اگر طول لبه پشتی کمتر از ۵.۱ متر باشد ، می توان آن را از لبه جدا کرد.

طرفین وال پست عمودی باید به درستی به کف و سقف محکم شوند. به همین دلیل می توان دال را قبل از ریختن بتن در قالب قرار داد و پس از ریختن بتن می توان از آن برای جوشکاری وال پست استفاده کرد. همچنین می توانید از پیچ لنگر برای قرار دادن تیرها و ستون ها در دال استفاده کرده و از آنها برای نحوه اتصال وال پست به کف و سقف استفاده کنید.

زلزله اخیر در این کشور باعث شده مهندسان به فکر تغییراتی در ساختار ساختمان ها باشند. یکی از روشهای پیشنهادی برای محدود کردن اجزای غیر سازه ای در ساختمان ها استفاده از وال پست یا کلاف عمودی و افقی است.




اشتباه رایج در هنگام اجرای وال پست

در برخی موارد ، پیمانکار تغییراتی در قوانین اجرای دیوار وال پست ایجاد می کند. کاهش هزینه های احتمالی ساخت و ساز یکی از دلایل این تغییرات است. یکی از رایج ترین اشتباهات در اجرای وال پست استفاده از میله های فولادی به جای گوشه ها در هنگام استفاده از قرقره های افقی است.

زوایای افقی و عمودی را پشت سر هم اجرا نکنید این یکی دیگر از اشتباهات رایج در اجرای وال پست است. اگر این مورد رعایت نشود ، دیوار فقط در یک طرف داخل گوشه اجرا می شود.

اگر صفحه پایه قبل از ریختن بتن مناسب نیست ، حتما میله های فولادی را در تیر کاشته و سپس پروفیل وال پست را به آن جوش داده یا صفحه را از بالا به پایین با پیچ و غلطک به تیر وصل کنید. هیلتی به هیچ عنوان نباید از میخ های ۳ سانتی متری برای بستن چوب به تیر استفاده کند.

قوانین اجرای دیوار وال پست در مقررات ملی ساختمان چیست؟

در مقررات ملی ساختمان ، قوانین اجرای دیوار وال پست عبارتند از:

دیوار وال پست باید در همه طرف بازو اعمال شود. لبه های عمودی تیغه ها باید بسته شوند. این لبه ها باید بر روی دیوار دیگر عمود بر یکی از اجزای سازه ای یا تیغه های وال پست قرار گیرند تیغه ها از فولاد ساخته شده اند و به طور کلی باید در صورت نیاز به هم وصل شوند.

وال پست حداقل عرض استاندارد دیوارهای غیر سازه ای و دیوارهای پارتیشن را اجرا می کند دیوار باید به ۱۱.۳۰ ارتفاع دیوار برسد در دیوار آجری حداقل ضخامت دیوار باید برابر عرض دیوار باشد.

حداکثر ارتفاع مجاز دیوارها و پارتیشن های غیر سازه ای ۳.۵ متر از طبقات مجاور است و اگر بزرگتر یا کوچکتر از این اندازه باشد ، باید به درستی با سطح وال پست ثابت شود.

حداکثر طول مجاز دیوار یا پارتیشن غیر سازه ای بین دو پشت باید کمتر از ضخامت دیوار یا تیغه باشد. به عبارت دیگر ، اگر طول دیوار ۶ متر باشد ، نیازی به اجرای وال پست نیست ، اگر بیش از آن باشد ، وال پست هر ۶ متر نصب می شود.

کلام آخر

وال پست یک عنصر غیر ساختاری است و پیاده سازی و عدم اجرای آن به نظرات مهندس طراحی معماری بستگی دارد. اهمیت استفاده از وال پست در عدم آسیب رساندن به قسمت های اصلی سازه مانند تیرها ، ستونها و سقف ها است. استفاده از وال پست می تواند عملکرد مناسب ساختار را تضمین کند.
