در اجرای صحیح وال پست، یکی از مهمترین پرسشهایی که برای مهندسان، ناظران و مجریان ساختمان مطرح میشود این است که طول آزاد مبنا برای اجرای وال پست چقدر باید باشد؟ پاسخ به این سوال نقش تعیین کننده ای در عملکرد دیوارهای غیرسازه ای در برابر نیروهای جانبی، به ویژه زلزله، دارد. انتخاب نادرست طول آزاد میتواند باعث ترک خوردگی، ناپایداری دیوار و حتی خسارات جدی به سازه شود. به همین دلیل، آشنایی با مفهوم طول آزاد مبنا، ضوابط آیین نامه ای و نحوه محاسبه آن، یکی از الزامات اجرای اصولی وال پست در ساختمانها محسوب میشود. در این مقاله تلاش میکنیم به صورت شفاف و کاربردی، به این موضوع پرداخته و ابهامات رایج در این زمینه را برطرف کنیم.

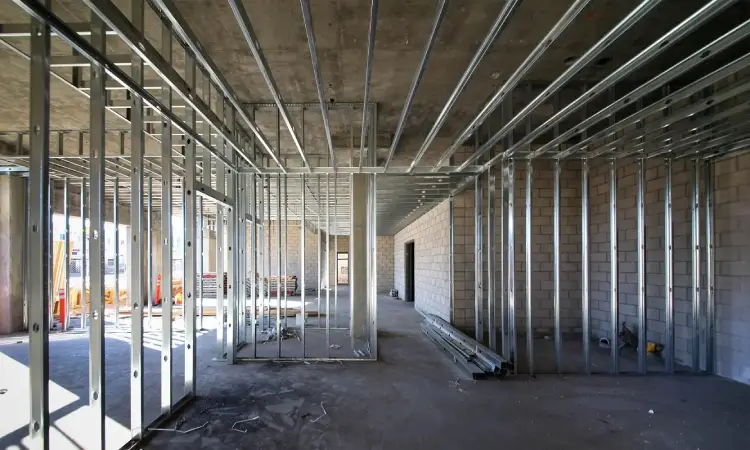

وال پست چیست و چرا در ساختمان اجرا میشود؟
وال پست یکی از اجزای مهم در مهار دیوارهای غیر سازه ای ساختمان است که با هدف افزایش پایداری دیوارها در برابر نیروهای جانبی مانند زلزله و باد اجرا میشود. دیوارهای آجری یا بلوکی به تنهایی توان تحمل این نیروها را ندارند و در صورت عدم مهار مناسب، ممکن است دچار ترک خوردگی، ریزش یا جداشدگی از سازه شوند. وال پست با اتصال دیوار به اسکلت اصلی ساختمان، نقش نگهدارنده و کنترل کننده تغییرمکان را ایفا میکند.
اجرای صحیح وال پست باعث میشود نیروهای جانبی وارد شده به دیوار، به صورت یکنواخت به سازه منتقل شود و از تمرکز تنش در یک نقطه جلوگیری گردد. این موضوع در بحث مقاوم سازی ساختمان در برابر زلزله اهمیت ویژه ای دارد، زیرا بخش قابل توجهی از خسارات جانی و مالی ناشی از زلزله مربوط به آسیب دیدن اجزای غیر سازه ای مانند دیوارها است، نه فروپاشی اعضای اصلی سازه.
به همین دلیل، در آیین نامه های ساختمانی و دستورالعمل های فنی، اجرای وال پست به عنوان یکی از الزامات اصلی در افزایش ایمنی ساختمان مطرح شده است. رعایت اصول صحیح طراحی و اجرای وال پست، از جمله تعیین درست طول آزاد مبنا برای اجرای وال پست، نوع اتصال و فاصله مهارها، نقش مهمی در ارتقای عملکرد سازه و افزایش سطح ایمنی ساختمان در برابر زلزله دارد.
بیشتر بخوانید : مقاوم سازی برای افزایش ضریب امنیت ساختمان چگونه است؟

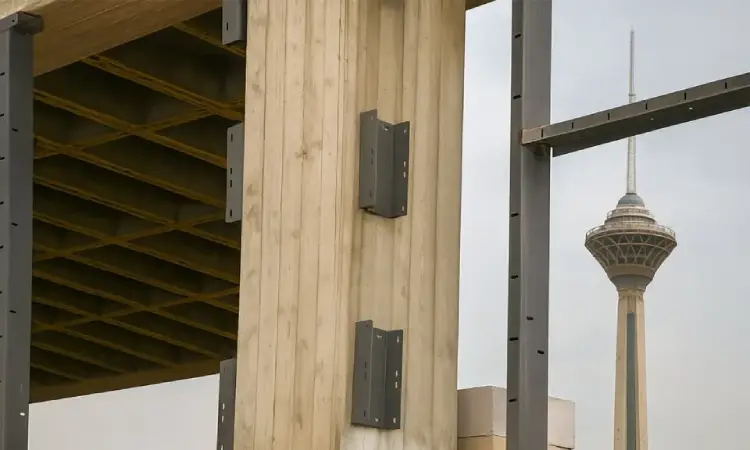

مفهوم طول آزاد مبنا در وال پست
طول آزاد مبنا برای اجرای وال پست به فاصله ای گفته میشود که دیوار غیر سازه ای بین دو نقطه مهار، بدون هیچ گونه تکیه گاه اضافی باقی میماند. این طول آزاد نقش مهمی در عملکرد دیوار در برابر نیروهای جانبی، به ویژه در مقاوم سازی ساختمان در برابر زلزله، دارد. تعیین طول آزاد مناسب باعث میشود دیوار بتواند تغییرمکان های مجاز را تحمل کند و از ترک خوردگی یا جداشدگی از اسکلت اصلی جلوگیری شود.
طول آزاد مبنا تحت تاثیر عواملی مانند ارتفاع دیوار، نوع اتصال به سقف و تیرها، و وجود بازشوها تعیین میشود. هرچه طول آزاد بیشتر باشد، نیاز به مهار بیشتر و استفاده از وال پست های قوی تر حس میشود تا پایداری دیوار حفظ شود. به همین دلیل، محاسبه دقیق طول آزاد مبنا بر اساس ضوابط آیین نامه ای و شرایط واقعی کارگاه، یکی از الزامات اجرای صحیح وال پست محسوب میشود. رعایت طول آزاد مبنا نه تنها موجب افزایش ایمنی دیوارها میشود، بلکه نقش مهمی در بهبود عملکرد سازه و کاهش خسارات احتمالی زلزله دارد.
مبنای آیین نامه ای تعیین طول آزاد وال پست
در اجرای وال پست، رعایت ضوابط آیین نامه ای نقش کلیدی در تضمین ایمنی دیوارهای غیر سازه ای دارد. طول آزاد مبنا نباید صرفاً براساس تجربه یا حدس تعیین شود، بلکه باید مطابق دستورالعمل های رسمی و استانداردهای مهندسی محاسبه گردد. در ایران، آیین نامه 2800 و نشریه 714، معیارهای اصلی طراحی وال پست را مشخص کرده اند و طول آزاد مبنا برای اجرای وال پست یکی از مهمترین پارامترها محسوب میشود.
این آیین نامه ها طول آزاد مبنا را با توجه به ارتفاع دیوار، نوع مصالح، وجود بازشو و شرایط مهار جانبی تعریف میکنند. برای مثال، دیوارهایی که در دو طرف به سقف و تیر متصل هستند، طول آزاد کمتر نیاز دارند، در حالی که دیوارهای بلند و بدون تکیه گاه اضافی طول آزاد بیشتری میطلبند. اجرای دقیق این ضوابط موجب میشود دیوارها در مقابل نیروهای جانبی، به ویژه در مقاوم سازی ساختمان در برابر زلزله، عملکرد بهتری داشته باشند.
همچنین رعایت آیین نامه باعث میشود نه تنها ایمنی دیوارها تامین شود، بلکه از اتلاف مصالح و هزینه های اضافی جلوگیری گردد. محاسبه طول آزاد مبنا باید توسط مهندس ناظر یا طراح انجام شود و در نقشه های اجرایی مشخص گردد تا در کارگاه نیز به درستی اجرا شود.
بیشتر بخوانید : کاربرد و محاسبه مقدار میلگرد حرارتی در سقف تیرچه بلوک
طول آزاد مبنا برای انواع دیوارها
برای اجرای درست وال پست، ابتدا باید بدانیم طول آزاد مبنا چیست و چه تاثیری بر پایداری دیوارها دارد. طول آزاد مبنا برای اجرای وال پست نشان میدهد چه فاصله ای از دیوار بدون تکیه گاه باقی میماند و همین فاصله تعیین کننده میزان تغییرمکان و نیاز به مهار اضافی است.
این طول آزاد بسته به نوع دیوار و شرایط مهار متفاوت است. دیوارهای داخلی و دیوارهای پیرامونی هرکدام ویژگی ها و محدودیت های خاص خود را دارند که باید قبل از تعیین طول آزاد مورد توجه قرار گیرند. همچنین عواملی مانند ارتفاع دیوار، وجود بازشو، و نوع اتصال به سقف یا تیر بر طول آزاد تاثیر میگذارند.
در ادامه به بررسی دیوارهای داخلی و پیرامونی و نکات اجرایی مربوط به هر کدام میپردازیم تا مشخص شود طول آزاد مبنا برای اجرای وال پست برای هر نوع دیوار مناسب است و چگونه باید وال پست ها را جایگذاری کرد.
دیوارهای داخلی
دیوارهای داخلی معمولاً بین دو سقف یا تیر مهار میشوند و طول آزاد آنها بسته به اتصال به تکیه گاه های بالا و پایین متفاوت است. نکات مهم:
- شرایط مهار بالا و پایین: دیوارهایی که به سقف و کف به صورت صلب متصل هستند، طول آزاد کوتاه تری نیاز دارند.
- اثر اتصال به سقف یا تیر: هر چه اتصال صلب تر باشد، مقاومت دیوار در برابر نیروهای جانبی بیشتر شده و طول آزاد کاهش می یابد.
مثال اجرایی: یک دیوار آجری داخلی در یک ساختمان چهار طبقه که به سقف و کف متصل است، طول آزاد کمتری نسبت به دیوار بدون اتصال مستقیم دارد و وال پست کوتاه تری نیاز دارد.
دیوارهای پیرامونی
دیوارهای پیرامونی به دلیل ارتفاع بیشتر و احتمال وجود بازشو، نیازمند بررسی دقیق طول آزاد هستند:
- تاثیر ارتفاع دیوار: هر چه دیوار بلندتر باشد، طول آزاد بیشتری لازم است تا تغییرمکان ها کنترل شود.
- تفاوت دیوار یکسره و دیوار دارای بازشو: دیوارهایی که بازشو دارند، طول آزاد اطراف بازشو افزایش می یابد و نیاز به وال پست اضافی دارد.
مثال عملی: در دیوارهای پیرامونی یک ساختمان مسکونی، دیوارهای بلند با پنجره نیازمند وال پست های بیشتری هستند تا مقاومت در برابر زلزله تضمین شود.

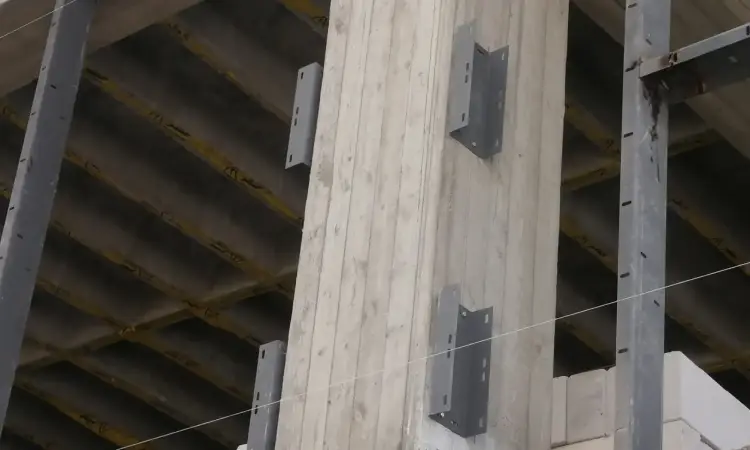

تاثیر مهار جانبی و نوع اتصال بر طول آزاد مبنا
نوع اتصال دیوار به اسکلت سازه و مهار جانبی، تاثیر مستقیم بر طول آزاد مبنا برای اجرای وال پست دارد. دیوارهایی که به صورت صلب به تیر و سقف متصل شده اند، نیاز به طول آزاد کمتری دارند و تغییرمکان محدودتری خواهند داشت. در مقابل دیوارهای دارای اتصال انعطاف پذیر طول آزاد بیشتری میطلبند تا تغییرمکان ها به درستی کنترل شوند.
همچنین جهت وال پست (قائم یا افقی) و استفاده از نبشی، ناودانی و پروفیل ها نقش مهمی در تقویت دیوار دارد. در بخش بعدی به بررسی انواع اتصال و نقش هر کدام در کنترل طول آزاد مبنا میپردازیم.
بیشتر بخوانید : دستورالعمل ايمنی اجزای غيرسازهای ساختمان

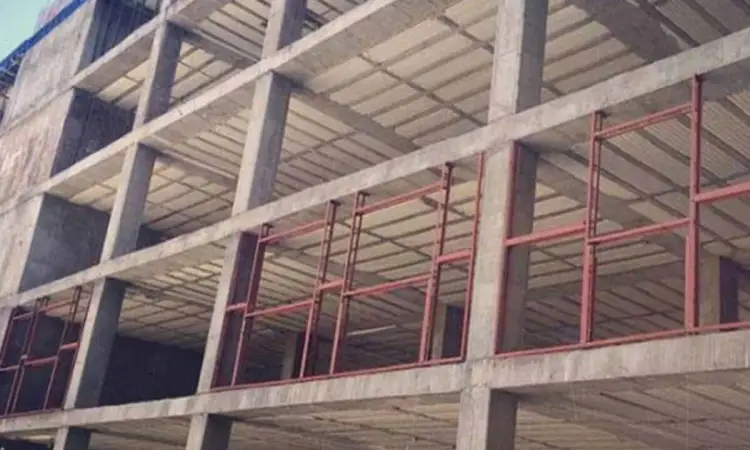

اشتباهات رایج در تعیین طول آزاد وال پست
تعیین نادرست طول آزاد وال پست یکی از مهمترین دلایل ضعف عملکرد دیوارهای غیر سازه ای است. اشتباه در محاسبه طول آزاد میتواند باعث ترک خوردگی، کاهش پایداری دیوار و خطرات زلزله شود. در ادامه مهمترین اشتباهات در تعیین طول آزاد مبنا برای اجرای وال پست را بررسی میکنیم:
- در نظر گرفتن کل ارتفاع دیوار به عنوان طول آزاد: طول آزاد واقعی باید فاصله بین دو نقطه مهار باشد.
- عدم توجه به مهار سقف و تیر: غفلت از مهارها طول آزاد را افزایش داده و دیوار آسیب پذیر میشود.
- اجرای وال پست بدون درز انقطاع: باعث تمرکز تنش و کاهش انعطاف پذیری دیوار میشود.
- نادیده گرفتن مصالح دیوار: مصالح ضعیف در دیوار بلند بدون طول آزاد صحیح ترک میخورند.
- غفلت از بازشوها و درزها: هر بازشو طول آزاد محلی را تغییر میدهد و بدون توجه آسیب ایجاد میکند.
نکات اجرایی مهم در کنترل طول آزاد وال پست
برای اطمینان از عملکرد صحیح وال پست و رعایت طول آزاد مبنا، رعایت چند نکته اجرایی ضروری است. فاصله گذاری صحیح بین وال پست ها، اجرای درز لغزشی در محل مناسب و کنترل دقیق اجرای کارگاه، باعث میشود دیوارها مقاومت کافی در برابر نیروهای جانبی داشته باشند. درادامه به برخی از نکات اجرایی کلیدی در طول آزاد مبنا برای اجرای وال پست اشاره خواهیم کرد:
- فاصله گذاری صحیح وال پست ها: رعایت فاصله استاندارد بین وال پست ها برای کنترل تغییرمکان دیوار الزامی است.
- اجرای درز لغزشی: در محل های مناسب برای جلوگیری از تمرکز تنش و ترک خوردگی دیوار.
- کنترل کیفیت نصب و تراز: نصب ناصحیح وال پست باعث کاهش عملکرد آن میشود.
- هماهنگی با مهندس ناظر: تایید نهایی طول آزاد و محل وال پست توسط ناظر الزامی است.
- بررسی مصالح و نوع دیوار: مصالح ضعیف یا دیوار بلند نیازمند توجه ویژه به طول آزاد و تقویت جانبی است.
جمع بندی
رعایت طول آزاد مبنا برای اجرای وال پست، یکی از الزامات اصلی در افزایش ایمنی دیوارهای غیر سازه ای و مقاوم سازی ساختمان در برابر زلزله است. خلاصه ضوابط اصلی شامل تعیین دقیق طول آزاد، انتخاب صحیح نوع اتصال و فاصله گذاری مناسب وال پست ها میباشد. همچنین تاکید بر رعایت آیین نامه های 2800 و نشریه 714، تضمین کننده عملکرد بهینه دیوارها و کاهش خطرات احتمالی است.
شرکت رادیاب که پیش از این در حوزه اجرای وال پست و مقاوم سازی دیوارها تجربه گسترده ای داشته، تجربیات خود را در اختیار کاربران قرار داده است. امروزه این شرکت فعالیت خود را گسترش داده و علاوه بر خدمات مقاوم سازی ساختمان، در زمینه فروش الیاف کربن و سیستم های FRP نیز فعال است. این دانش و تجربه به کاربران کمک میکند تا هنگام انتخاب مصالح و اجرای پروژه های مقاوم سازی، تصمیمات مطمئن و کاربردی بگیرند.
در نهایت توصیه میشود همیشه هماهنگی بین طراح، مهندس ناظر و مجری برقرار شود تا طول آزاد مبنا و اجرای وال پست به درستی رعایت گردد و ساختمان از نظر ایمنی و عملکرد در برابر زلزله بهینه شود.
سوالات متداول
۱. وال پست چیست و چرا باید اجرا شود؟
وال پست یکی از اجزای مهم برای مهار دیوارهای غیر سازه ای است که از ترک خوردگی و ریزش دیوار جلوگیری میکند و نقش مهمی در مقاوم سازی ساختمان در برابر زلزله دارد.
۲. طول آزاد مبنا در وال پست چقدر باید باشد؟
طول آزاد مبنا فاصله بین دو مهار دیوار است و بسته به ارتفاع دیوار، نوع اتصال و وجود بازشو متفاوت است. رعایت این طول برای عملکرد صحیح دیوار الزامی است.
۳. چه عواملی طول آزاد مبنا را تغییر میدهد؟
ارتفاع دیوار، نوع مصالح، نوع اتصال به سقف و تیر، و وجود بازشو یا درز انقطاع از مهمترین عوامل موثر هستند.
۴. وال پست برای دیوارهای داخلی و دیوارهای پیرامونی چه تفاوتی دارد؟
دیوارهای داخلی معمولاً کوتاه تر و با اتصال صلب، طول آزاد کمتری نیاز دارند؛ در حالی که دیوارهای پیرامونی بلند و دارای بازشو، طول آزاد بیشتری لازم دارند و ممکن است نیاز به وال پست اضافی باشد.
۵. آیا نصب وال پست بدون درز انقطاع خطر دارد؟
بله، نبود درز انقطاع باعث تمرکز تنش و کاهش انعطاف پذیری دیوار میشود و ممکن است ترک خوردگی و آسیب موضعی ایجاد کند.
۶. شرکت رادیاب چه تجربه ای در این زمینه دارد؟
شرکت رادیاب پیش از این در حوزه اجرای وال پست و مقاوم سازی دیوارها فعالیت داشته و تجربیات خود را در اختیار کاربران قرار داده است. اکنون این شرکت علاوه بر مقاوم سازی ساختمان، در زمینه فروش الیاف کربن و سیستم های FRP نیز فعال است.
۷. طول آزاد مبنا چگونه با مصالح و نوع دیوار ارتباط دارد؟
مصالح با مقاومت متفاوت، طول آزاد مجاز دیوار را تغییر میدهند. دیوارهای بلند یا با مصالح ضعیف نیازمند طول آزاد کوتاه تر و تقویت مناسب با وال پست هستند.
۸. نکات اجرایی مهم برای کنترل طول آزاد وال پست چیست؟
فاصله گذاری صحیح وال پست ها، اجرای درز لغزشی، کنترل کیفیت نصب، و هماهنگی با مهندس ناظر از نکات حیاتی هستند.
